Пробойная установка DC VLF

ACпереноснаявысокого напряжения

Обзор продукта

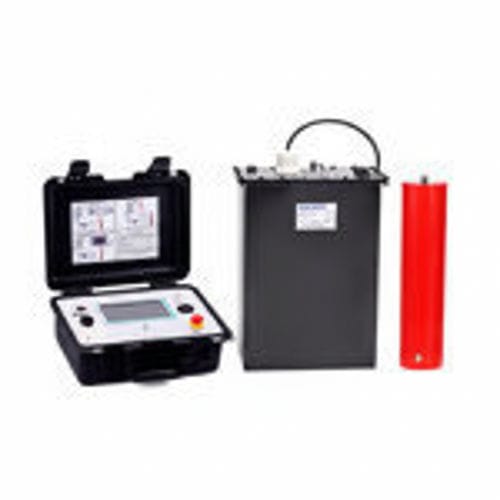

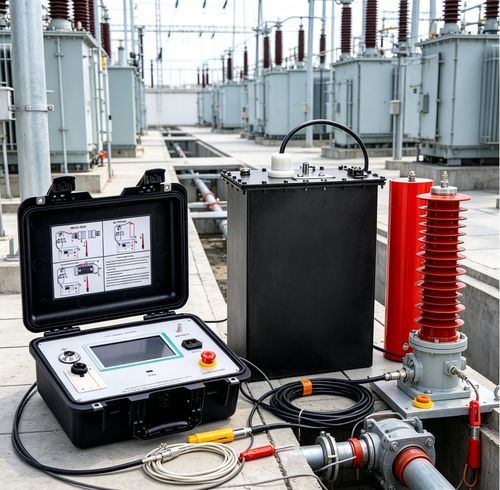

VLF Hipot Tester — переносная система испытаний переменным током на очень низкой частоте (VLF) для диэлектрических испытаний оборудования с большой эквивалентной емкостью изоляции: силовых кабелей, крупных генераторов и двигателей. Применяется цифровая частотная конверсия и микропроцессорное управление; между контроллером и HV‑генератором реализована оптоэлектрическая развязка и замкнутый цикл отрицательной обратной связи HV‑LV для стабильного выхода без эффекта емкостного нарастания.

Технические параметры

• Питание: AC 220V ±5%, 50/60Hz (при использовании генератора рекомендуется цифровой инвертор 220V, >8kW; обычные генераторы/UPS не допускаются).
• Выходное напряжение (пик): 30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV.
• Выходные частоты: 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
• Нагрузочная емкость (примерно, зависит от модели): 0,1Hz ≈0,4–1,1μF; 0,05Hz ≈0,8–2,2μF; 0,02Hz ≈2,0–5,5μF; 0,01Hz ≈4–11μF.
• Точность измерения: ±3%.
• Погрешность пикового напряжения: ≤3%.
• Искажение формы сигнала: ≤5%.
• Рабочая температура: -10℃ … +40℃; относительная влажность ≤85%.

Серия моделей и ёмкости

• 30/1.1 — 30kV (peak); 0,1Hz ≤1,1μF; 0,05Hz ≤2,2μF; 0,02Hz ≤5,5μF; 0,01Hz ≤11μF; предохранитель питания 10A; генератор >3kW; контроллер ≈4kg, бустер ≈25kg.
• VLF‑40kV — 40kV (peak); 0,1Hz ≤0,8μF; 0,05Hz ≤1,6μF; 0,02Hz ≤4μF; 0,01Hz ≤8μF; предохранитель 15A; генератор >4kW; контроллер ≈4kg, бустер ≈25kg.
• VLF‑50kV — 50kV (peak); 0,1Hz ≤0,7μF; 0,05Hz ≤1,4μF; 0,02Hz ≤3,5μF; 0,01Hz ≤7μF; предохранитель 20A; генератор >5kW; контроллер ≈4kg, бустер ≈35kg.
• VLF‑60kV — 60kV (peak); 0,1Hz ≤0,6μF; 0,05Hz ≤1,2μF; 0,02Hz ≤3μF; 0,01Hz ≤6μF; предохранитель 20A; генератор >6kW; контроллер ≈4kg, бустер ≈45kg.
• VLF‑80kV — 80kV (peak); 0,1Hz ≤0,5μF; 0,05Hz ≤1,0μF; 0,02Hz ≤2,5μF; 0,01Hz ≤5μF; предохранитель 30A; генератор >8kW; контроллер ≈4kg, бустер ≈50kg.
• VLF‑90kV — 90kV (peak); 0,1Hz ≤0,4μF; 0,05Hz ≤0,8μF; 0,02Hz ≤2,0μF; 0,01Hz ≤4μF; предохранитель 30A; генератор >9kW; контроллер ≈4kg, бустер ≈55kg.

Основные характеристики

• Цифровая частотная конверсия и микрокомпьютерное управление для полностью автоматических циклов испытаний (повышение, понижение, измерение).
• Удобство эксплуатации: 7‑дюймовый емкостной сенсорный экран и простая коммутация для полевых работ.
• Комплексная защита: защита от перенапряжения/перегрузки на HV/LV с быстрым временем срабатывания (≤10ms).
• Безопасность: оптическая развязка между контроллером и генератором.
• HV‑стороннее снятие показаний для точных измерений напряжения и тока; автоматическая сохранение и печать данных; многоязычный интерфейс.
• Портативная конструкция, удобная для полевых испытаний.

Области применения

• Силовые кабели: приёмно‑сдаточные и профилактические испытания XLPE‑кабелей (обычно ≤35kV) для обнаружения дефектов изоляции, таких как водяные каналы (water trees).
• Вращающиеся машины: заводские и ремонтные испытания крупных генераторов и двигателей, когда испытания в сетевой частоте непрактичны.
• Другие емкостные образцы: вводы конденсаторов, GIS и составные HV‑установки.

Преимущества по сравнению с DC‑испытаниями

• Отсутствие остаточного заряда: чередующаяся полярность предотвращает накопление пространственного заряда, что позволяет немедленно вводить оборудование в эксплуатацию.
• Большая вероятность обнаружения дефектов старения/влаги, поскольку распределение AC‑поля VLF ближе к рабочему режиму.

Часто задаваемые вопросы (кратко)

• Почему выбирать VLF вместо сетевой частоты или DC? — VLF снижает требования к мощности испытательного оборудования для образцов с большой емкостью и эффективнее выявляет эффекты старения, такие как water tree.
• Как обеспечивается безопасность? — Встроенные функции защиты: перенапряжение, превышение тока, запуск при нулевом напряжении, автоматический разряд и быстрое отключение.
• Как выбирать напряжение и время испытания? — Ориентироваться на соответствующие национальные/отраслевые стандарты или рекомендации производителя и корректировать в зависимости от состояния испытываемого оборудования.
