Диэлектрометр высокого напряжения GTB
DCAC

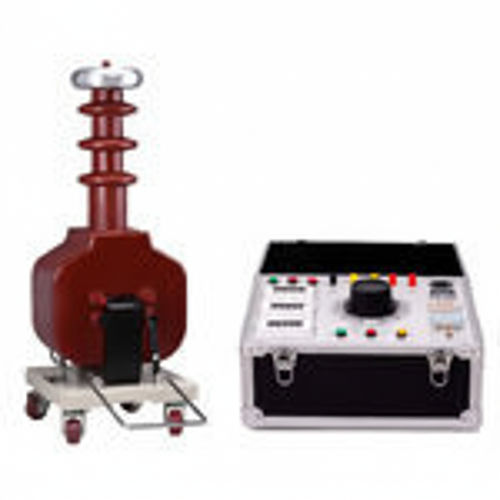

Диэлектрометр высокого напряжения - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC

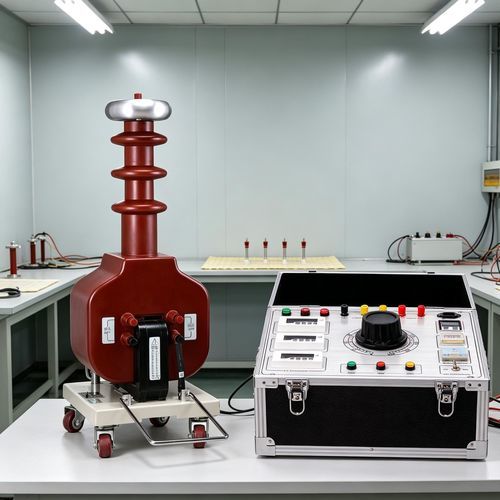

Диэлектрометр высокого напряжения - GTB - Wuhan UHV Power Technology Co.,Ltd. - DC / AC
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Wuhan UHV Power Technology Co.,Ltd.

Характеристики

Спецификации
DC, AC, высокого напряжения

Описание

Обзор
  • Сухой AC/DC Hipot тестер для проверки диэлектрической прочности средненапряжного оборудования. Номинальная мощность 5 kVA, цифровой дисплей и сухой трансформатор, предназначенные для промышленных, лабораторных и сетевых испытаний.


Ключевые технические параметры
  • Импедансное напряжение: ≤12%
  • Форма выходного напряжения: синусоида (AC)
  • Повышение температуры поверхности: <55℃
  • Ток холостого хода: <4%


Типичный пример модели (5 kVA)
  • Модель 5/50 — Мощность: 5 kVA; Входное напряжение: 200 V или 400 V; Выходное напряжение: 50 kV AC; Выходной ток: 100 mA; DC HV до 70 kV в зависимости от конфигурации; Масса: 30 kg.


Варианты моделей (подборка)
  • 1.5/50 — 1.5 kVA, 50 kV, 30 mA, 15 kg
  • 3/50 — 3 kVA, 50 kV, 60 mA, 20 kg
  • 5/50 — 5 kVA, 50 kV, 100 mA, 30 kg
  • 10/50 — 10 kVA, 50 kV, 200 mA, 40 kg
  • 15/50 — 30/50 — мощности до 30 kVA с соответствующими токами и массами
  • 5/100, 10/100 … 30/100 — варианты с выходом 100 kV AC и скорректированными токами/массами
  • Серия TC (например, TC-10/220, TC-15/400) — более мощные варианты с выходами до ~430 kV (см. полную таблицу).


Панель управления / экологические пределы
  • Рабочая температура (панель): 0 ～ 40℃
  • Высота над уровнем моря: < 2000 m
  • Относительная влажность: < 85%


Особенности
  • Высоковольтный испытательный трансформатор сухого типа (без обслуживания) для длительной эксплуатации.
  • Цифровой дисплей для точного контроля и считывания параметров испытания.
  • Конструкция снижает корону и падение напряжения; широкий запас напряжения обеспечивает стабильность испытаний.
  • Использование современных изоляционных материалов обеспечивает компактность и уменьшение веса.


Применение
  • Испытания диэлектрической прочности (Hipot) средненапряжного оборудования.
  • Контроль качества на производстве, лабораторные испытания и обслуживание у поставщиков энергии.
  • Рутинная диагностика и приёмочные испытания трансформаторов, распределительных устройств, кабелей и компонентов.


Краткие технические характеристики
  • Серия: GTB
  • Пример номинальной мощности на странице: 5 kVA (GTB 5kVA); другие мощности доступны согласно таблице.
  • Выходы: AC и DC (AC — синусоида)
  • Импедансное напряжение ≤12%; повышение температуры поверхности <55℃; ток холостого хода <4%
  • Эксплуатационный диапазон панели управления: 0–40℃, высота <2000 m, RH <85%
  • Документация: руководство пользователя и сертификат калибровки доступны по запросу.
