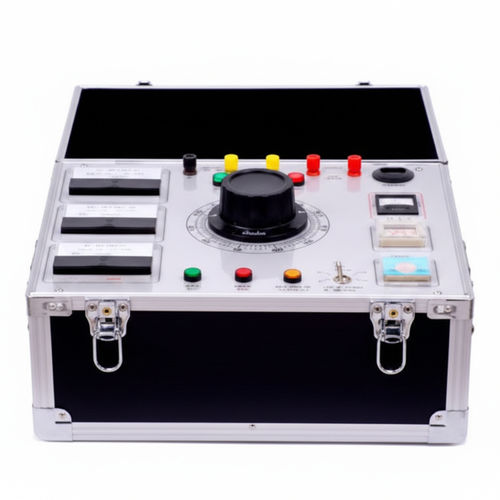

Панель управления мощности XC/TC

компактнаяс ручным управлениемс индикатором

Пульт управления (шкаф/блок управления) для испытательных трансформаторов XC/TC — это вспомогательное устройство, разработанное для удобной эксплуатации, простого обслуживания и надёжной работы в полевых условиях. Компактная и прочная конструкция делает его пригодным для энергетических организаций, крупных промышленных предприятий, металлургии, электростанций, железных дорог и ремонтных подразделений.

Технические параметры

• Температура окружающей среды: 0～40℃
• Высота (над уровнем моря): < 100 m
• Относительная влажность: < 85%

Инструкции по применению и обслуживанию

• 1. При приёмке проверяйте плотность соединений в главной цепи управления и контакт щётки регулятора напряжения.
• 2. При длительном простое перед вводом в эксплуатацию измерьте сопротивление изоляции мегаомметром 500 В; сопротивление должно быть ≥ 0,5 МОм.
• 3. Напряжение питания должно соответствовать входному значению, указанному на табличке шкафа.
• 4. Шкаф оснащён защитой от перегрузки по току; заводская настройка составляет 80% от номинального тока. При работе с малой нагрузкой защиту следует перенастроить в соответствии с номинальным током испытываемого изделия.
• 5. После использования закрывайте крышку шкафа для поддержания чистоты внутреннего пространства.

Особенности продукта

• Комплексный мониторинг: отображение выходного тока, напряжения приборов, положения нулевой стрелки, индикатора замыкания и состояния таймера в реальном времени.
• Интегрированная защита: защита от перегрузки по току и автоматический таймер для повышения безопасности.
• Современное таймирование: реле времени нового поколения с расширенным диапазоном времени для гибкой настройки испытаний.
• Точная защита: высокоточное токовое реле, обеспечивающее надёжную работу и дополнительную защиту персонала и оборудования.
• Компактная конструкция: рациональная компоновка, небольшой вес и удобство перемещения и эксплуатации.

Характеристики / технические данные

• Серия / модель: XC/TC
• Тип оборудования: вспомогательный шкаф/пульт управления для испытательных трансформаторов XC/TC
• Области применения: энергетические организации, крупные предприятия, металлургия, электростанции, железные дороги и ремонтные подразделения
