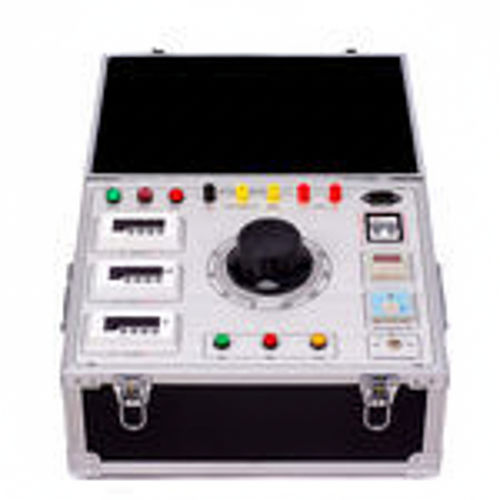

Управляющий пульт управления SX

переноснойэлектрическиймоноблок

Блок управления/консоль серии SX — регулируемая установка для управления переменным напряжением, разработанная для поддержки испытательной аппаратуры, такой как испытательные трансформаторы и преобразователи. Обеспечивает плавно регулируемый выход 0–250 В и интегрирует функции мониторинга и защиты для безопасного и надёжного проведения испытаний.

Краткое описание и назначение

• Предназначен для совместной работы с испытательными трансформаторами, преобразователями и другим электротехническим испытательным оборудованием; обеспечивает непрерывный плавно регулируемый выход 0–250 В для управления в процессе испытаний.

Ключевые характеристики

• Мониторинг: выходной ток, напряжение приборов, нулевая позиция, состояние контактора (открыт/закрыт) и состояние таймера.
• Защита: защита от перегрузки по току с интегрированным реле времени.
• Усовершенствованное управление временем: реле времени нового поколения с расширенным диапазоном (1 с – 99 ч).
• Повышенная безопасность: высокоточное токовое реле для защиты персонала и оборудования.
• Компактная конструкция: небольшая занимаемая площадь и малый вес для удобства установки и транспортировки.

Меры предосторожности

• При эксплуатации обеспечьте надёжное заземление прибора.
• При повышении и понижении напряжения выполняйте операции равномерно, избегая резких ускорений или торможений.
• В ходе испытаний постоянно контролируйте приборы мониторинга для своевременного обнаружения непредвиденных ситуаций.
• Осторожно обращайтесь с оборудованием и содержите его в чистоте.

Технические характеристики

• Модель: SX series
• Входное напряжение: 220 В ±10 %, 50 Гц
• Выходное напряжение: 0–250 В перем. тока; выходная мощность: 5 кВА
• Напряжение приборов: 100 В / 100 кВ
• Диапазон времени: 1 с – 99 ч
• Температура окружающей среды при эксплуатации: -20 °C до 50 °C
• Интегрированные функции мониторинга и защиты: контроль выходного тока, контроль напряжения приборов, индикация нулевой позиции, состояние контактора и таймера, а также защита от перегрузки по току с реле времени.
