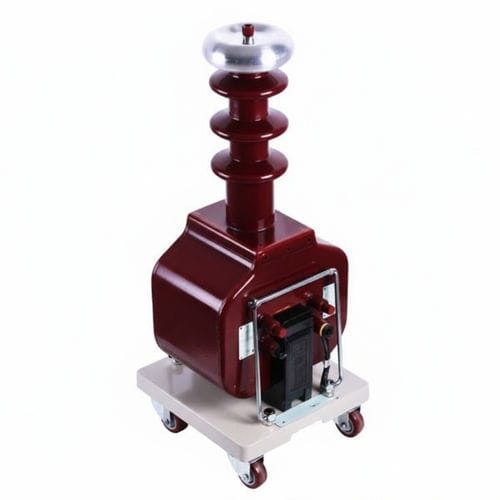

Диэлектрометр высокого напряжения GTB-15kVA/120kV

DCAC

Обзор продукта

Серия GTB 50–120 kV представляет собой комплект сухого типа с испытательным трансформатором для проведения испытаний на выдерживаемое переменное и постоянное напряжение промышленной частоты на кабелях, электрических компонентах и изоляционных материалах. В комплект входят блок управления, испытательный трансформатор сухого типа и сопутствующие аксессуары; он оптимизирован для выездных работ за счёт меньшего веса и габаритов по сравнению с маслонаполненными конструкциями.

Ключевые характеристики

• Основная комплектация: блок управления, испытательный трансформатор сухого типа, аксессуары для подключения и защиты.
• Применение: испытания на выдерживаемое напряжение в AC и DC промышленной частоты для кабелей, электрических компонентов и изоляционных материалов.
• Оснащён фирменной высоковольтной силиконовой сборкой, обеспечивающей подачу DC высокого напряжения при использовании с шкафами управления и защитными устройствами.
• Портативная конструкция для выездных испытаний: компактный корпус и упрощённая процедура развёртывания.
• Совместим с блоками управления, автоматическими защитами по микроамперам, искровыми промежутками и экранирующими коробами для отводов ВН.

Меры предосторожности

• Располагая установку, соблюдайте достаточную безопасную дистанцию; не прокладывайте ВН-отводы через проходы.
• На месте испытаний установить ограждения и предупредительные таблички «Stop! High Voltage».
• ВН-отводы должны иметь опору или натяжную изоляцию; назначить персонал для охраны и предотвращения доступа к участкам кабеля.
• При DC-испытаниях установить микроамперметр в соответствующий (как правило, высший) диапазон; использовать экранирующие короба и автоматические устройства защиты от перегрузки по току для предотвращения внезапных повреждений.
• Перед испытаниями в сетевой частоте проверить ёмкостные параметры установки, чтобы избежать резонанса с испытуемым объектом.
• Рабочие и защитные заземляющие проводники (ВН-отрезок, конец стабилизирующего конденсатора, корпус шкафа управления) должны быть надёжно и раздельно заземлены.
• При нестабильном питании или внешних воздействиях прекратить испытание и восстановить стабильные условия до возобновления работ.
• Если наблюдаются резкие колебания стрелок приборов, дым, вспышки, запах гари или посторонние шумы — немедленно отключить питание и провести проверку.
• Проводить высоковольтные испытания в строгом соответствии с применимыми правилами техники безопасности и местными нормами.

Технические характеристики

• Диапазон серии: GTB 50–120 kV.
• Impedance voltage: ≤12%.
• Форма выходного напряжения: синусоида.
• Повышение температуры поверхности: <55°C.
• Ток холостого хода: <4%.
