Тестер импульса напряжения UHV

электрозащитывысокого напряженияударной волны

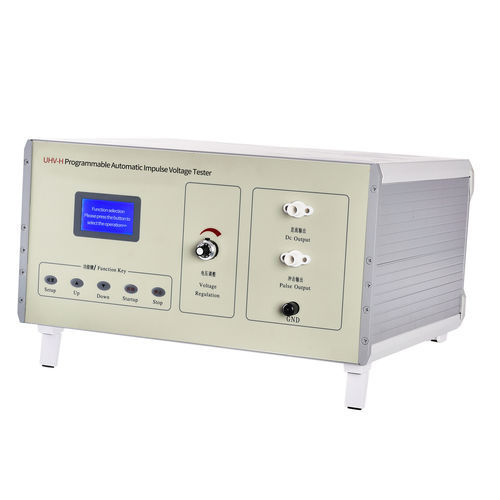

Программируемый автоматический импульсный тестер напряжения серии UHV — это генератор высоковольтных импульсов для испытаний диэлектрической прочности и сертификации безопасности электроприборов. Устройство поддерживает ручной, автоматический и программируемый режимы и оснащено интуитивным LCD/кнопочным человеко‑машинным интерфейсом, предназначено для промышленных испытательных процессов.

Области применения

• Испытания диэлектрической прочности и сертификация безопасности для зарядных устройств и станций зарядки EV.
• Испытания фотоэлектрического и солнечного оборудования.
• Испытания низковольтного распределительного оборудования и коммутационной аппаратуры, включая процедуры инспекции CCC.
• Испытания устройств защиты цепей, счетчиков электроэнергии, двигателей и кабелей.
• Испытания устройств остаточного тока (RCD) и прочих защитных приборов.

Основные особенности

• Многорежимная работа: ручной (ручка), автоматический (системное управление) и программируемый (управление ПК/сетью).
• Точная регулировка напряжения: система постоянного напряжения в автоматических/программируемых режимах для тонкого управления импульсами.
• Программируемое управление: связь RS-485 / USB с настраиваемыми протоколами для дистанционного/компьютерного управления испытаниями (напряжение, параметры, триггер).
• Пакетное последовательное тестирование: программируемые программным обеспечением последовательности и комбинации с передачей данных о пробое в реальном времени и графической визуализацией.
• Автоматическая генерация отчетов: компьютерные отчеты с пиковыми напряжениями, частотой и параметрами интервалов.
• Интеллектуальное принятие решения о соответствии: автоматическое pass/fail на основе анализа амплитуды и затухания импульсного тока.
• Мониторинг формы импульса: интерфейс делителя импульса для осциллографа для контроля и верификации выходного сигнала.
• Дисплей 12864 LCD: одновременное отображение DC-напряжения, импульсного напряжения, времени интервала и частоты импульсов.
• Локальный интерфейс управления: кнопочное сенсорное управление с двуязычными меню (китайский/английский) для экспортной проверки.
• Архитектура с двойной полярностью и возможность двойного выхода: независимые источники +/- HV, одновременная генерация DC и импульсов.
• Полный диапазон калибровки и встроенные процедуры самокоррекции для поддержания точности в реальном времени.

Технические характеристики

• Диапазон выходного DC: 0 - ±24 kV; точность ±3%.
• Пиковое импульсное напряжение (программируемое): ±20 kV; точность ±3%F (регулируемо).
• Время переднего фронта импульса: 1,2 μs ±30%.
• Время хвоста импульса до половинного значения: 50 μs ±20%.
• Позиция диапазона (программное управление): ±4 kV - ±20 kV, шаг 1 V.
• Точность программного управления: ±3%.
• Число импульсов (программируемо): 1 - 9 999.
• Время интервала (программируемо): 5 - 99 s (по умолчанию: 5 s).
• Способы связи для импульсного напряжения: RS-485 и USB.
• Пиковое импульсное напряжение в ручном управлении: ±2 kV - ±20 kV.
• Число импульсов вручную: 1 - 9 999 (поддерживает непрерывные безошибочные импульсы).
• Интервал вручную: 1 - 99 s.
• Диапазон установки тока утечки/пробоя: 30 mA - 1 200 mA.
• Питание: AC 220 V ±10%, 50 Hz; номинальная потребляемая мощность 200 VA.
• Условия окружающей среды: температура 0 - 40 °C; влажность < 80%.
• Габариты: 450 × 380 × 240 mm.
• Масса: 12 kg.
