Пробойная установка высокого напряжения UHV-280

многоточечнаяDCAC

Введение в продукт

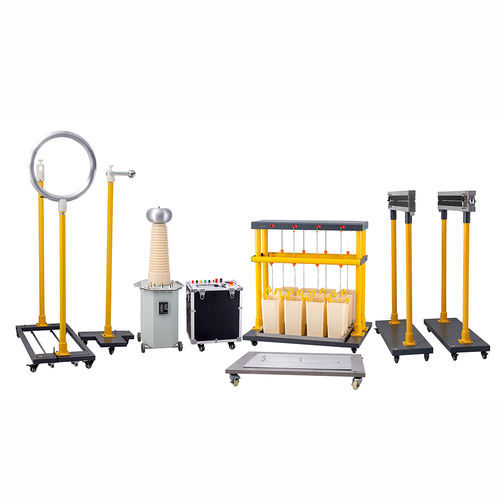

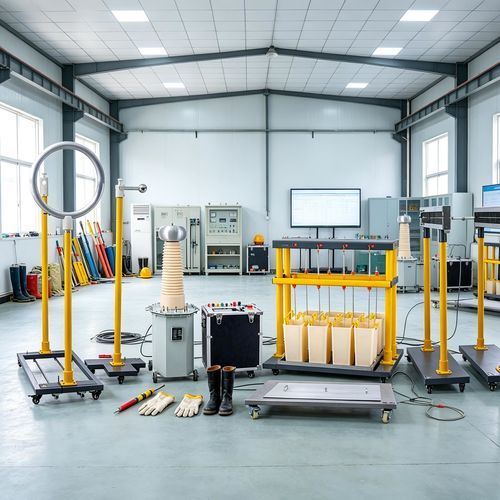

UHV-280 — автоматическое испытательное устройство для проверки выдерживаемого переменного напряжения и измерения тока утечки на изоляционных сапогах, перчатках и сопутствующих средствах защиты. Система включает блок управления, испытательную стойку на 8 позиций, масляный бустер (испытательный трансформатор) и опциональные аксессуары. Поддерживается одновременная проверка до 8 образцов с независимым отключением по каналу и помехозащищённой беспроводной передачей данных о токах утечки в блок управления для централизованного контроля и записи.

Особенности продукта

• AC‑испытание на выдерживаемое напряжение и измерение тока утечки до 8 сапог или перчаток с индивидуальным отображением для каждого образца.
• Сухой метод испытания сапог с использованием небольших стальных шариков — исключает заполнение водой и упрощает сушку после испытаний.
• Разделение ВН/НН и помехозащищённая беспроводная передача данных тока утечки в блок управления для повышения безопасности оператора.
• Независимый механизм отключения по каналу: пробой или превышение порога тока утечки для одного образца не прерывает испытания других каналов.
• 7‑дюймовый мультитач TFT‑дисплей для отображения напряжения, 8‑канальных токов утечки, календаря, времени испытания и подсказок.
• Управляемое DC/шаговым двигателем повышение напряжения (бустер) обеспечивает автоматические нарастание, удержание, тайминг и отключение; результаты и данные по токам утечки сохраняются автоматически.
• Специальный нержавеющий лоток заземления для сапог и нержавеющий контейнер для перчаток для безопасной и воспроизводимой установки образцов.
• Регулируемое трансформационное отношение испытательного трансформатора для суммарной совместимости с трансформаторами заказчика; встроенная защита от сверхтока.

Технические параметры

• Модель: UHV-280
• Питание: 220 V ±10% 50 Hz
• Выход блока управления: 0–250 V, 12 A
• Выход бустера (HV): 30 kV – 500 kV
• Выходная мощность: 3 kVA – 100 kVA
• Диапазон измерения тока утечки HV: до 29,9 mA; разрешение 0,01 mA; точность ±1% +3 знака
• Порог срабатывания по образцу: ≥12 mA (настраиваемый)
• Таймер: программируемый до 99 минут
• Условия эксплуатации: -10℃ до 40℃, ≤90% относительной влажности (без конденсата)
• Габариты блока управления: 400 × 300 × 550 мм; испытательной машины: 1000 × 800 × 1000 мм
• Масса блока управления: 25 kg; масса испытательной машины: 20 kg

Преимущества прибора

• Полностью автоматизированная последовательность испытаний в соответствии со стандартами: автоматическое нарастание, удержание, тайминг и отключение повышают производительность и воспроизводимость.
• Понятный интерфейс и цифровая настройка параметров (целевое напряжение, пороги тока утечки, время испытания); локальная печать и хранение данных.
• Изоляция на уровне каналов и интеллектуальные защитные функции (защита от сверхтока/перенапряжения) для безопасности персонала и оборудования.
• Гибкие выходы и диапазоны измерений для соответствия различным требованиям испытаний и производственным задачам.
• Интегрированное управление данными с отображением в реальном времени и опциональным микропринтером для протоколирования.

Сценарии применения

• Периодические испытания средств индивидуальной защиты (сапоги, перчатки, шлемы) в энергетических компаниях и службах обслуживания.
• Приёмочные испытания на подстанциях и объектах передачи/распределения для новых или заменённых изоляционных инструментов.
• Пакетные автоматизированные испытания в испытательных центрах и третьесторонних лабораториях с мониторингом тока утечки и автоматическим определением результатов.
• Контроль качества на заводах‑изготовителях изоляционных сапог и перчаток перед отгрузкой.
• Электробезопасность в промышленности: нефтехимия, металлургия, горнодобывающая отрасль, железнодорожный транспорт, порты и крупные производства.

FAQ

• Q: Зачем проводить испытания на выдерживаемое напряжение для сапог и перчаток? A: Для выявления деградации изоляции (старение, износ, влага, загрязнение или повреждения), которая может привести к утечке или пробою и создать риск поражения электрическим током.
• Q: Какие изделия можно тестировать? A: В первую очередь изоляционные сапоги и перчатки для испытаний на переменном сетевом напряжении; при соответствующей комплектации возможна проверка и других изолирующих защитных изделий.
• Q: Что происходит, если один образец выходит из строя во время теста? A: Соответствующий канал автоматически отключается механизмом размыкания, остальные образцы продолжают испытание.
