Диэлектрометр высокого напряжения YDQ Digital

DCAC

Обзор

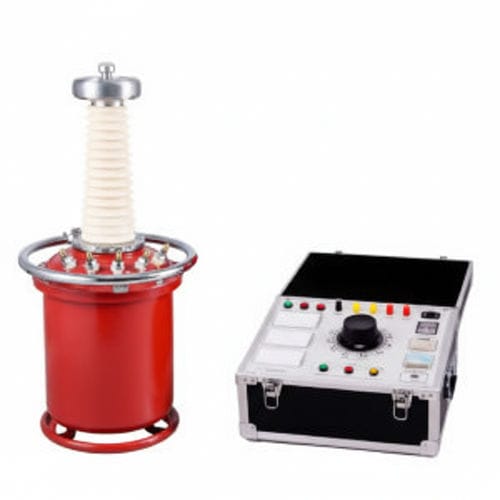

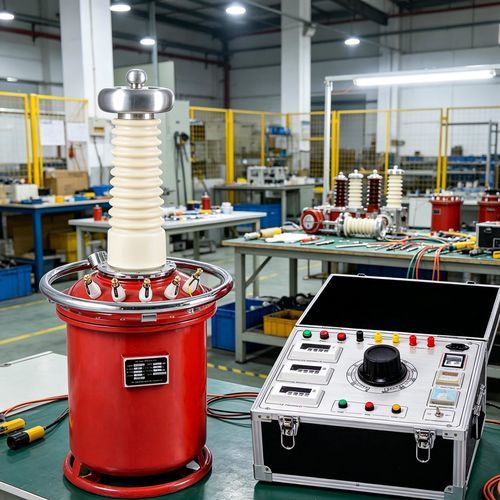

YDQ Digital Display 5 kVA AC Hipot Test Set — цифровой высоковольтный испытательный блок, предназначенный для проверки диэлектрической прочности в переменном токе для оборудования среднего размера. Предназначен для контроля качества и обслуживания в промышленных и коммунальных условиях; конструкция без масла снижает требования к обслуживанию.

Технические параметры

• Класс напряжения: 10 кВ – 300 кВ
• Диапазон мощности: 1 – 500 кВА
• Импедансное напряжение: ≤ 8 %
• Ток холостого хода: < 7 %
• Типы / режимы: AC; AC & DC; каскад AC; каскад AC-DC

Основные характеристики (доступные модели / примеры)

• YDQ-1.5/50 — Мощность: 1.5 кВА; HV: 50 кВ; HV ток: 30 мА; Вход: 200 В / 7.5 А; Коэффициент: 500; Повышение темп. (30 мин): 10 ℃
• YDQ-3/50 — Мощность: 3 кВА; HV: 50 кВ; HV ток: 60 мА; Вход: 200 В / 15 А; Коэффициент: 500; Повышение темп.: 10 ℃
• YDQ-5/50 — Мощность: 5 кВА; HV: 50 кВ; HV ток: 100 мА; Вход: 200 В / 25 А; Коэффициент: 500; Повышение темп.: 10 ℃
• YDQ-10/50 — Мощность: 10 кВА; HV: 50 кВ; HV ток: 200 мА; Вход: 200 В / 50 А; Коэффициент: 500; Повышение темп.: 10 ℃
• YDQ-20/50 — Мощность: 20 кВА; HV: 50 кВ; HV ток: 400 мА; Вход: 200 В / 53 А; Коэффициент: 500; Повышение темп.: 10 ℃
• YDQ-50/50 — Мощность: 50 кВА; HV: 50 кВ; HV ток: 1000 мА; Вход: 400 В / 132 А; Коэффициент: 500; Повышение темп.: 10 ℃
• Серия включает также варианты до 100 kV, 150 kV, 200 kV и 300 kV (например YDQ-5/100, YDQ-100/150, YDQ-200/200, YDQ-300/300), покрывающие мощности до 300 кВА — см. таблицу моделей для детальных значений по каждой модели.

Особенности

• Компактный и лёгкий корпус для удобства работы на объекте
• Безмасляная конструкция сокращает обслуживание и риск загрязнения
• Подходит для полевых испытаний в суровых климатических условиях
• Более высокая диэлектрическая прочность по сравнению с масляными конструкциями, минимальная корона

Характеристики / технические спецификации

• Серия / модель: YDQ
• Индикация: цифровая индикация для контроля испытания
• Доступные мощности: 1 — 300 кВА (в зависимости от модели)
• Диапазон HV: 10 кВ — 300 кВ
• Поддерживаемые режимы испытаний: AC, AC & DC, каскад AC, каскад AC-DC
• Импедансное напряжение ≤ 8 %; ток холостого хода < 7 %
