Переносная пробойная установка ZGF 200~400kV

высокого напряженияDC

Краткое описание
Тестер Hipot постоянного тока ZGF сплит‑типа (200 kV / 300 kV / 400 kV) включает основной блок управления, цилиндр(ы) удвоения напряжения, коронное кольцо и комплект аксессуаров. Предназначен для испытаний на устойчивость к постоянному высокому напряжению и измерения тока утечки для клапанных/ ZnO разрядников, силовых трансформаторов и кабелей 35–500 kV.

Технические характеристики и преимущества

• Стабильный выход DC благодаря схемам высокого частотного удвоения или инвертору промежуточной частоты, минимизирующим пульсации и повышающим точность измерений.
• Интегрированные функции защиты: перенапряжение, перегрузка по току, нулевой старт/закрытие и заземление для безопасной работы на объекте.
• Раздельная портативная конструкция: блок управления и цилиндры для удобства транспортировки и установки; некоторые модели объединяют управление, измерение и защиту.

Область применения

• Испытания проводимости и опорных токов для клапанных и ZnO разрядников (U1mA и 0.75U1mA).
• Испытания стойкости к постоянному напряжению и измерения тока утечки силовых трансформаторов.
• Испытания на выдерживаемое постоянное напряжение и измерения тока утечки для высоковольтных кабелей и аксессуаров (35–500 kV).
• Испытания изоляционных материалов и деталей при воздействии постоянного напряжения (изоляторы, втулки, конденсаторы).

Ключевые сценарии применения

• Проверка изоляционных характеристик и обслуживание полевого оборудования (трансформаторы, комплектные устройства и т.д.).
• Приёмочные и плановые испытания разрядников, оценка нелинейных характеристик утечки.
• Испытания кабелей при монтаже и приёмке: проверка основной изоляции, оконечных соединений и муфт.
• НИОКР и контроль качества изоляционных материалов: обнаружение частичных разрядов и измерение диэлектрических потерь.
• Специальные отраслевые применения: проверка контактных сетей электрифицированных железных дорог и валидация изоляции преобразователей в ветро/солнечной энергетике.

Детали продукта

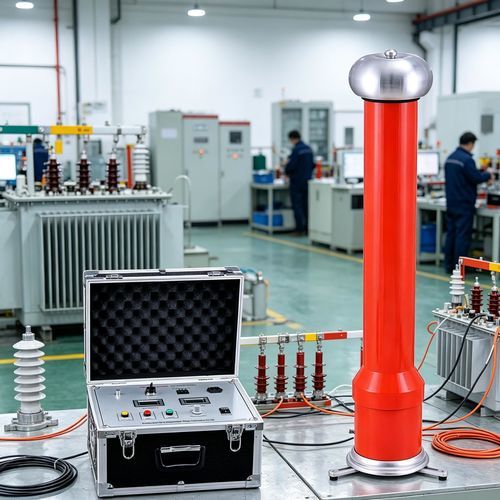

Комплект включает блок управления, один или несколько цилиндров удвоения напряжения, коронное кольцо, соединительные кабели и портативное шасси. Блок управления оснащён функцией One‑Touch 0,75UDC/1 mA для испытаний ZnO и цифровым переключателем для установки уровня перенапряжения. Раздельная конструкция обеспечивает удобство полевой эксплуатации.

Часто задаваемые вопросы

• В: DC или AC — в чём разница? О: DC выдаёт стабильный постоянный ток для DC испытаний; AC генерирует переменный ток для AC испытаний с иными методами оценки.
• В: Какие меры безопасности? О: Обеспечить надёжное заземление, использовать изолирующую СИЗ (перчатки, обувь), соблюдать дистанции от HV‑клемм и работать под наблюдением обученного персонала с аварийными процедурами.
• В: Как оценить качество генератора? О: Оценивать по стабильности выходного напряжения, коэффициенту пульсаций, перегрузочной способности, изоляционным характеристикам и чувствительности защит.
• В: Какие материалы можно испытывать? О: Пластик, резина, керамика, масло‑пропитанная бумага и высоковольтные изделия (кабели, трансформаторы и пр.).

Технические спецификации

• Варианты модели: 200/2, 200/3, 200/5, 300/2, 300/3, 300/5, 400/2, 400/3, 400/5.
• Номинальное напряжение: 200 kV, 300 kV, 400 kV.
• Номинальный ток: 2 mA, 3 mA, 5 mA (в зависимости от конфигурации).
• Номинальная мощность: прибл. 400 W – 2000 W в зависимости от модели.
• Точность напряжения/тока: ±(1,0% показ + 2 digits). Пульсации ≤0.5%.
• Стабильность: при отклонении питания ±10% изменение выхода ≤1%.
• Перегрузка: холостой ход может превышать +10% на протяжении 10 мин; максимальный ток зарядки 1.25× Inom; заряд по емкостной нагрузке до 1.5× Inom.
• Питание: однофазная сеть 50 Hz, 220 V ±10%.
• Режим работы: прерывистый — номинальная нагрузка 30 мин; 1,1× номинального напряжения в течение 10 мин допустимо.
• Условия эксплуатации: −10°C до +40°C; относительная влажность ≤85% при 25°C (без конденсата); высота <1500 м.
• Физические параметры: блок управления ≈5,5–10,8 kg; цилиндр ≈8,7–33,5 kg; высоты двойных цилиндров 970 / 1250 / 1650 mm по классам.
