Диэлектрометр высокого напряжения YDQ

DCAC

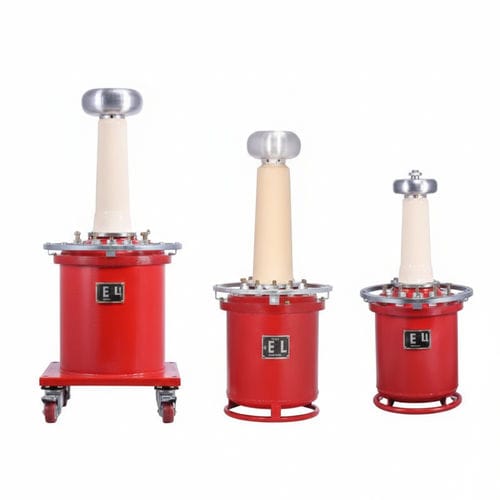

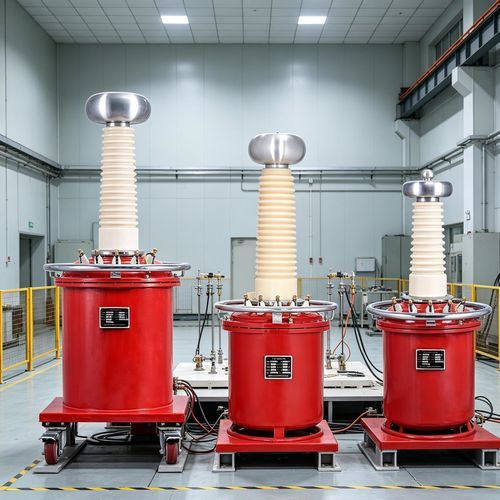

Серия YDQ — надувной SF6 AC/DC Hipot испытательный комплект представляет собой переносную систему высоковольтного испытательного трансформатора, состоящую из SF6-изолированного надувного испытательного трансформатора и отдельного блока управления, предназначенную для промышленных испытаний на выдерживаемое напряжение переменного и постоянного тока кабелей, электрических компонентов и изоляционных материалов в полевых условиях.

Основные особенности

• Компактный легкий надувной трансформатор: существенное сокращение массы по сравнению с маслонаполненными агрегатами (типичные диапазоны: 20%–65% в зависимости от класса; в иных источниках указано 40%–65%).
• Бесмасляная конструкция: отсутствие масла и смазки, минимальное текущее обслуживание и отсутствие риска загрязнения маслом.
• Готовность для полевых работ: погодозащищённая конструкция, стабильность при транспортировке и пригодность для выездных испытаний.
• Высокая изоляционная прочность и низкая корона: улучшенные диэлектрические характеристики с минимальной короной при номинальном напряжении.
• Возможность AC и DC выходов: выполнение сетевых AC-испытаний и получение DC-выхода путем выпрямления высоковольтного сигнала.

Условия эксплуатации

• Рабочая температура: диапазон -20 °C до +40 °C.
• Максимальная относительная влажность: менее 85% при 25 °C.
• Место установки: избегать мест с паром, коррозионными газами, химической пылью, грязью или взрывоопасной средой, которые могут негативно повлиять на изоляционный газ.
• Примечания по эксплуатации: постепенно повышать входное напряжение; на выходе предусмотреть достаточный последовательный защитный резистор; выполнять коммутацию под надёжной высоковольтной защитой и межблокировками.

Разрешенное время работы

• При номинальной мощности и номинальном напряжении непрерывная работа не должна превышать 30 минут за цикл; рекомендуемый интервал отдыха 5–10× времени работы для обеспечения охлаждения.
• При номинальном напряжении и токе до 2/3 номинала допускается длительная непрерывная эксплуатация.

Принцип работы

• Входная мощность подается в шкаф управления с устройствами защиты по току и нулевыми межблокировками; первичная обмотка трансформатора YDQ запитывается и по принципу электромагнитной индукции и отношению витков на вторичной появляется высоковольтная AC.
• Постоянное высокое напряжение получается выпрямлением высокочастотного высоковольтного вторичного напряжения через слой высоковольтных кремниевых выпрямителей и регуляторные/фильтрующие конденсаторы; HF RMS амплитуда и схема выпрямления обеспечивают требуемый DC-выход.

Технические характеристики

• Модель/серия: YDQ series (надувной SF6-газовый тип Hipot тестовый комплект).
• Тип изделия: надувной SF6 AC/DC Hipot испытательный трансформатор с отдельным блоком управления.
• Изоляционный среда: газ SF6.
• Диапазон напряжений (типично): 50–120 кВ (примеры серии); возможны исполнения до ≈300 кВ в зависимости от модели.
• Снижение массы по сравнению с маслонаполненными трансформаторами: обычно 20%–65% (или 40%–65% в некоторых источниках) в зависимости от класса и ёмкости.
• Обслуживание: без масла, минимальное текущее обслуживание.
• Экологическая пригодность: разработан для транспортировки и полевых испытаний, устойчив к погодным условиям.
• Изоляция/частичные разряды: низкая корона; уровни частичных разрядов ниже заданных пределов при номинальных условиях.
• Условия эксплуатации: температура -20…+40 °C; относительная влажность при 25 °C <85%.
• Режим работы: непрерывная работа ≤ 30 минут при номинальной нагрузке с рекомендованными интервалами охлаждения; длительная работа допустима при 2/3 номинального тока.
• Управление и защита: блок управления с отключением по перегрузке по току, нулевыми межблокировками и стандартными защитными устройствами.
• Документация: руководство пользователя и калибровочный сертификат доступны.
