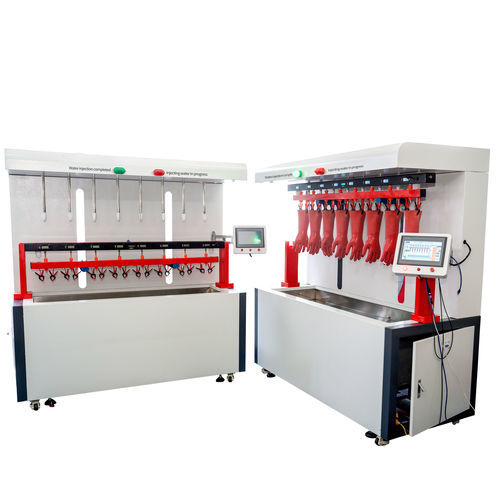

Испытательный стенд напряжения UHV-283

электрическийполностью автоматическийконтролируемый PLC

UHV-283 — это полностью автоматическое устройство для впрыска воды при испытаниях на выдерживаемое напряжение изоляционных средств (ботинки и перчатки). Оборудование сочетает PLC-управление для однокнопочной инъекции воды, сенсорный HMI для отображения состояния и настройки параметров, а также литиевую батарейную сборную коробку с отображением заряда в процентах.

Основные характеристики

• PLC-управление, обеспечивающее однокнопочную автоматическую инъекцию воды и автоматическое опускание/введение впрыскивающего патрубка в образец.
• Сборная коробка на литиевой батарее с отображением процента заряда на экране.
• Интерфейс человек–машина (HMI) с подсказками состояния на протяжении всего цикла впрыска и настройкой параметров через сенсорный экран.
• Система циркуляции перерабатываемой воды: насос, соленоидный клапан и подъёмный мотор; имеются патрубки для заполнения и слива резервуара.
• Спроектировано специально для испытаний изоляционных ботинок и перчаток: испытательная машина соединяется с HV-выводом и корпусом через изолирующие соединения.

Инструкция по впрыску воды

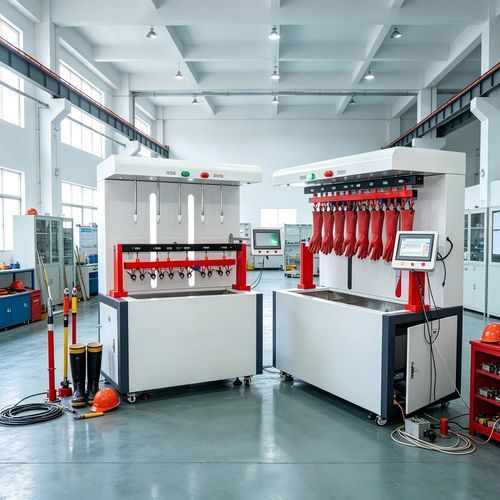

• Испытательный стенд состоит из двух частей: автоматического блока впрыска воды и испытательной машины; испытательная часть соединяется с высоковольтным выводом и корпусом через изоляционные соединения.
• В блок впрыска входят насос, соленоидный клапан и подъёмный мотор. Заземлите корпус и подключите к сети AC 220V. Для заполнения используйте входной патрубок, для слива — выходной.
• Подсоедините водяной шланг к входу, откройте клапан для заполнения бака и закройте его после заполнения. Не оставляйте процесс заполнения без присмотра во избежание перелива.
• Система использует циркулирующую воду. После включения питания система находится в режиме ожидания. Нажмите кнопку теста перчаток/ботинок на панели управления: блок впрыска опускается, вводит патрубок в образец, заполняет до требуемого уровня и автоматически поднимается в исходное положение.
• Для отображения и настройки параметров предусмотрён сенсорный экран; на панели есть кнопка аварийной остановки для обеспечения безопасности.

Инструкция по зарядке

• Перед высоковольтными испытаниями зарядите прибор: подключите зарядное устройство к гнезду зарядки и к сети 220V. Индикаторы "Charging" и "Battery Voltage" показывают процесс зарядки; при полном заряде загорается индикатор "Fully Charged". Типичное время зарядки: 2–8 часов.
• Если батарея долго не используется, рекомендуется выполнять цикл заряд/разряд каждые 1–2 месяца для поддержания её состояния.

Технические характеристики

• Модель: UHV-283
• Диапазон выходного напряжения: AC 0 ~ 50 kV (управление 0 ~ 250 V)
• Номинальная выходная мощность: 5 kVA
• Входной ток устройства: 0 ~ 20 A
• Диапазон измерения тока утечки: 0 ~ 30.0 mA (опция 0 ~ 50 mA)
• Погрешность измерения тока утечки: 1% ± 3 digits
• Разрешающая способность тока утечки: 0.01 mA
• Погрешность измерения напряжения: ≤1% от показания ±0.1% диапазона
• Погрешность измерения тока: ≤1% от показания ±0.1% диапазона
• Цифровой таймер: 0 ~ 999 s
• Габариты консоли: 1300 × 940 × 860 mm
• Габариты блока впрыска воды: 1900 × 950 × 1860 mm
• Масса консоли: 50 kg
• Масса блока впрыска: 200 kg
