Пробойная установка AC YDJ

DCдля изоляционного маславысокого напряжения

Введение в продукт

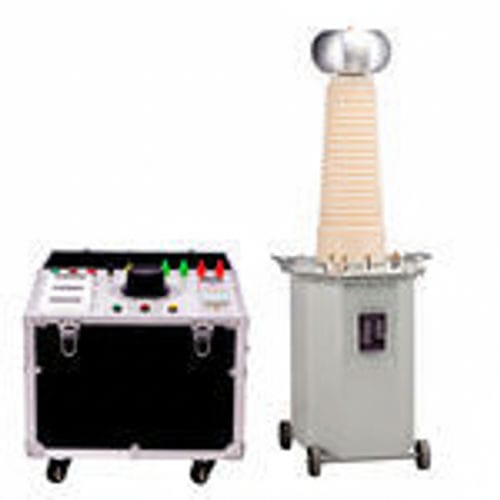

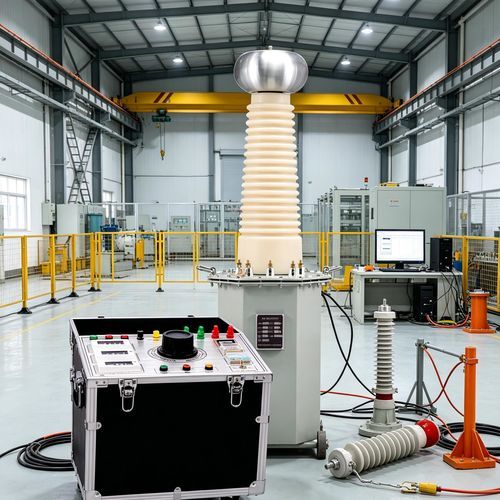

Цифровой маслонаполненный AC/DC Hipot‑тестер YDJ 10 kVA — это высокомощная система для испытаний на электрическую прочность диэлектрика трансформаторов, длинных кабелей и другого высоковольтного оборудования. При номинальной мощности 10 kVA и маслонаполненном высоковольтном трансформаторе с цифровым контролем он выполняет AC и DC испытания напряжением с автоматическим управлением и записью данных, применим для лабораторий, контроля качества производителей и пусконаладочных работ энергосистем.

Характеристики продукта

• Маслонаполненная изоляция и циркуляция масла для повышения диэлектрической прочности и отвода тепла.
• Цифровой дисплей и автоматическое управление для точной установки напряжения/тока, мониторинга и протоколирования испытаний.
• Короновое кольцо и контролируемая геометрия изоляции для минимизации частичных разрядов.
• Доступны различные варианты мощности и напряжения для соответствия требованиям полевых и лабораторных условий.

Преимущества

• Стабильный высоковольтный выход, подходящий для испытаний оборудования среднего и высокого напряжения.
• Эффективный отвод тепла при длительных испытаниях за счёт циркуляции масла.
• Масштабируемая конфигурация: одиночная работа или последовательное/параллельное соединение для увеличения напряжения или мощности.
• Герметичный бак и взрывозащитные варианты конструкции снижают эксплуатационные риски и сокращают техобслуживание.

Основные сценарии применения

• Испытания энергосистем: AC‑испытания на выдерживаемое напряжение для выключателей, разъединителей и трансформаторов тока.
• Испытания кабелей: предварительные испытания повышения напряжения для силовых кабелей перед DC‑испытаниями или серийной резонансной проверкой.
• Испытания изоляционных материалов: испытания на пробой диэлектрика плит, покрытий и силиконовой резины в лабораториях и на производстве.

Часто задаваемые вопросы

• Можно ли подключать блоки каскадом для получения более высокого напряжения? — Да. Несколько маслонаполненных испытательных трансформаторов можно соединять каскадом для получения ультра‑высоких выходных напряжений для GIS, длинных кабелей и крупных трансформаторов.
• Какое изоляционное масло используется? — Стандартно применяется высококачественное трансформаторное масло; по запросу доступны экологичные варианты.
• Как часто следует менять масло? — Рекомендуется периодический осмотр и проверка диэлектрической прочности масла; частота замены зависит от условий эксплуатации.

Технические параметры
Модель | Мощность (kVA) | Высокое напряжение (kV) | Высоковольтный ток (mA) | Входное напряжение (V) | Входной ток (A) | Коэффициент трансформации | Повышение темп. ℃ (30 мин)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Характеристики / технические спецификации

• Серия: YDJ, варианты от 3 kVA до 300 kVA и до 300 kV в зависимости от модели.
• Режимы испытаний: AC и DC испытания на выдерживаемое напряжение с цифровым мониторингом и автоматической записью данных.
• Охлаждение/изоляция: маслонаполненный трансформатор с циркуляцией масла для теплоотвода и повышения диэлектрических характеристик.
• Применение: лаборатории высокого напряжения, контроль качества производителей, пусконаладочные испытания, испытания кабелей и изоляционных материалов.
