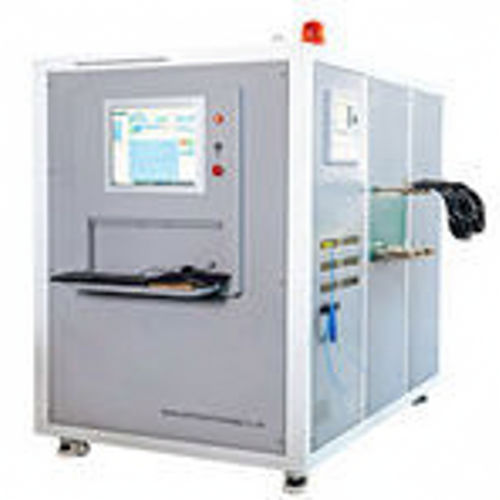

Испытательное устройство тока DDL

электробезопасноститемпературыполностью автоматическое

Обзор

Полностью автоматическое устройство серии DDL представляет собой автоматизированную систему для испытаний на повышение температуры при больших токах. Предназначено для испытаний повышения температуры высоковольтных переключателей и для электрической наладки в условиях высоких токов. Система объединяет автоматическое управление, измерение и отображение данных на ПК, показывая напряжение питания, выходной ток и активную мощность с точностью класса 0,5. Время испытания и оповещения программируемы для работы без постоянного присутствия оператора.

Область применения

• Испытания повышения температуры и электрическая наладка в электростанциях, подстанциях, у производителей электрооборудования, в научно-исследовательских организациях и лабораториях.

Ключевые особенности

• Автоматическая регулировка тока: отклонения от заданного значения компенсируются автоматически и отдельно.
• Электрическое управление подъёмом/спадом напряжения для контроля выходного тока; опционально возможна повышенная точность управления.
• Функция защиты при нулевом запуске для предотвращения небезопасного старта.
• Отображение питающего напряжения и выходного тока через ПК‑ПО с точностью класса 0,5; мониторинг активной мощности в реальном времени.
• Независимая программируемая длительность эксперимента с функцией напоминания/сигнализации.
• Предназначено для прерывистого/кратковременного режима работы, облегчённое обслуживание.

Технические характеристики

• Входное напряжение: трёхфазная четырёхпроводная сеть AC 380 V
• Номинальная частота: 50 Гц
• Полная мощность системы: 189 kW
• Полный ток системы: 287 A
• Коэффициент мощности системы: cosφ = 0,8
• Масляный индукционный регулятор напряжения — номинальная мощность: 63 kVA
• Масляный индукционный регулятор — выходное напряжение: 0–430 V
• Масляный индукционный регулятор — выходной ток: 0–166 A
• Искажение формы сигнала (регулятор): ≤ 3%
• Пусковое напряжение (регулятор): ≤ 1%
• Импеданс короткого замыкания (регулятор): ≤ 7%
• Сухой повышающий трансформатор (Dry‑Type Current Booster) — номинальная мощность: 63 kVA
• Сухой повышающий трансформатор — выходное линейное напряжение: 10 V
• Сухой повышающий трансформатор — выходной ток: 0–6300 A
• Сухой повышающий трансформатор — номинальное входное напряжение: 380 V
• Потери холостого хода (трансформатор): < 4%
• Номинальный входной ток (трансформатор): 166 A
• Импеданс короткого замыкания (трансформатор): ≤ 5%
• Метод охлаждения (трансформатор): сухой тип, воздушное охлаждение

Меры предосторожности

• При вскрытии корпуса проверьте электрические компоненты и контакты на предмет повреждений при транспортировке или плохого контакта.
• Перед началом эксплуатации убедитесь в надлежащем контакте всех электрических устройств, особенно щёточного контакта регулятора напряжения.
• Строго соблюдайте инструкции по эксплуатации; использование без авторизации или без контроля квалифицированного персонала запрещено.
• Храните оборудование в проветриваемом, сухом помещении, свободном от коррозионно-активных газов.
