Диэлектрометр высокого напряжения YDQ series

DCAC

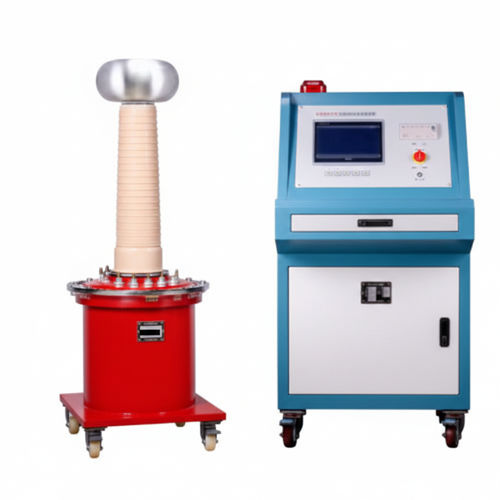

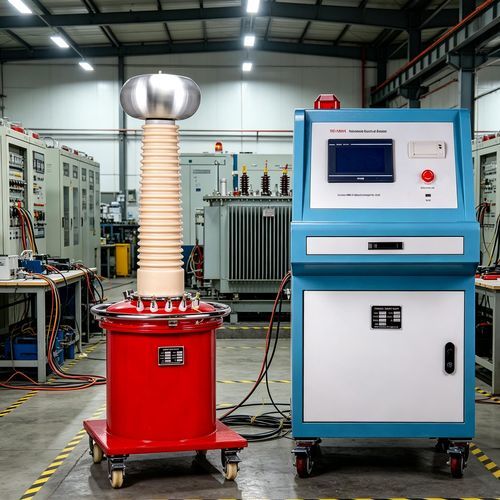

YDQ Inflatable AC/DC Hipot Test Set — надуваемый комплект для испытаний на выдерживаемое напряжение (hipot), предназначенный для испытаний электрического оборудования и профилактических проверок. Комплект разработан как легкая, безмасляная альтернатива традиционным масляным и сухим испытательным трансформаторам, обеспечивая высокую диэлектрическую прочность и удобство эксплуатации.

Ключевые аспекты

• Назначение: оборудование для испытаний на выдерживаемое напряжение (hipot) и тестирования трансформаторов высокого напряжения.
• Преимущества: компактный размер, малый вес, безмасляная конструкция, минимальная корона, высокая диэлектрическая прочность, устойчивость к климатическому воздействию, не требует обслуживания масла.

Технические характеристики

• Класс напряжения: 10кВ–300кВ
• Диапазон мощности: 1–500 кВА
• Импедансное напряжение: ≤ 8%
• Ток холостого хода: < 7%
• Тип продукта: AC, AC & DC, каскад переменного тока, каскад переменного и постоянного тока

Основные особенности

• Небольшой размер и легкий вес.
• Чистая, безмасляная конструкция, не требует обслуживания.
• Устойчива к суровым климатическим условиям; эксплуатация возможна в неблагоприятных условиях.
• Диэлектрическая прочность значительно выше, чем у масла; корона минимальна.

Основные характеристики (модели и параметры)

• ЯДК-1,5/50 — емкость: 1.5 кВА; ВН: 50 кВ; ВН ток: 30 мА; Вход: 200 В / 7.5 А; Соотношение: 500; Повышение температуры (30 мин): 10 ℃
• ЯДК-3/50 — емкость: 3 кВА; ВН: 50 кВ; ВН ток: 60 мА; Вход: 200 В / 15 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-5/50 — емкость: 5 кВА; ВН: 50 кВ; ВН ток: 100 мА; Вход: 200 В / 25 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-10/50 — емкость: 10 кВА; ВН: 50 кВ; ВН ток: 200 мА; Вход: 200 В / 50 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-20/50 — емкость: 20 кВА; ВН: 50 кВ; ВН ток: 400 мА; Вход: 400 В / 53 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-30/50 — емкость: 30 кВА; ВН: 50 кВ; ВН ток: 600 мА; Вход: 200 В / 79 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-50/50 — емкость: 50 кВА; ВН: 50 кВ; ВН ток: 1000 мА; Вход: 400 В / 12 А; Соотношение: 500; Повышение температуры: 10 ℃
• ЯДК-5/100 — емкость: 5 кВА; ВН: 100 кВ; ВН ток: 50 мА; Вход: 200 В / 25 А; Соотношение: 1000; Повышение температуры: 10 ℃
• ЯДК-10/100 — емкость: 10 кВА; ВН: 100 кВ; ВН ток: 100 мА; Вход: 200 В / 50 А; Соотношение: 1000; Повышение температуры: 10 ℃
• ЯДК-20/100 — емкость: 20 кВА; ВН: 100 кВ; ВН ток: 200 мА; Вход: 200 В / 53 А; Соотношение: 1000; Повышение температуры: 10 ℃
• ЯДК-30/100 — емкость: 30 кВА; ВН: 100 кВ; ВН ток: 300 мА; Вход: 200 В / 79 А; Соотношение: 1000; Повышение температуры: 10 ℃
• ЯДК-50/100 — емкость: 50 кВА; ВН: 100 кВ; ВН ток: 500 мА; Вход: 200 В / 132 А; Соотношение: 1000; Повышение температуры: 10 ℃
• ЯДК-20/150 — емкость: 20 кВА; ВН: 150 кВ; ВН ток: 133 мА; Вход: 400 В / 53 А; Соотношение: 1500; Повышение температуры: 10 ℃
• ЯДК-30/150 — емкость: 30 кВА; ВН: 150 кВ; ВН ток: 200 мА; Вход: 400 В / 80 А; Соотношение: 1500; Повышение температуры: 10 ℃
• ЯДК-50/150 — емкость: 50 кВА; ВН: 150 кВ; ВН ток: 333 мА; Вход: 400 В / 132 А; Соотношение: 1500; Повышение температуры: 10 ℃
• ЯДК-100/150 — емкость: 100 кВА; ВН: 150 кВ; ВН ток: 667 мА; Вход: 400 В / 263 А; Соотношение: 1500; Повышение температуры: 10 ℃
• ЯДК-50/200 — емкость: 50 кВА; ВН: 200 кВ; ВН ток: 250 мА; Вход: 400 В / 132 А; Соотношение: 2000; Повышение температуры: 10 ℃
• ЯДК-100/200 — емкость: 100 кВА; ВН: 200 кВ; ВН ток: 500 мА; Вход: 400 В / 263 А; Соотношение: 2000; Повышение температуры: 10 ℃
• ЯДК-150/200 — емкость: 150 кВА; ВН: 200 кВ; ВН ток: 750 мА; Вход: 400 В / 395 А; Соотношение: 2000; Повышение температуры: 10 ℃
• ЯДК-200/200 — емкость: 200 кВА; ВН: 200 кВ; ВН ток: 1000 мА; Вход: 400 В / 526 А; Соотношение: 2000; Повышение температуры: 10 ℃
• ЯДК-300/200 — емкость: 300 кВА; ВН: 200 кВ; ВН ток: 1500 мА; Вход: 400 В / 790 А; Соотношение: 2000; Повышение температуры: 10 ℃
• ЯДК-50/300 — емкость: 50 кВА; ВН: 300 кВ; ВН ток: 170 мА; Вход: 400 В / 132 А; Соотношение: 3000; Повышение температуры: 10 ℃
• ЯДК-100/300 — емкость: 100 кВА; ВН: 300 кВ; ВН ток: 333 мА; Вход: 400 В / 263 А; Соотношение: 3000; Повышение температуры: 10 ℃
• ЯДК-150/300 — емкость: 150 кВА; ВН: 300 кВ; ВН ток: 500 мА; Вход: 400 В / 395 А; Соотношение: 3000; Повышение температуры: 10 ℃
• ЯДК-200/300 — емкость: 200 кВА; ВН: 300 кВ; ВН ток: 667 мА; Вход: 400 В / 526 А; Соотношение: 3000; Повышение температуры: 10 ℃
• ЯДК-300/300 — емкость: 300 кВА; ВН: 300 кВ; ВН ток: 1000 мА; Вход: 400 В / 790 А; Соотношение: 3000; Повышение температуры: 10 ℃

Псевдонимы

• Испытательный комплект высокого напряжения
• Тестовый трансформатор
• Комплект для тестирования гипот (hipot)
