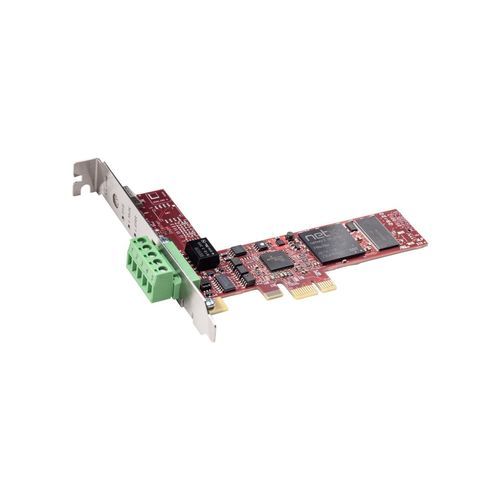

Цифровая коммуникационная плата PCI Express CIFX 50E-CC

с процессором вход/выход

Обзор продукта
Hilscher CIFX 50E-CC — плата связи для ПК формата PCI Express x1 с функциональностью CC-Link Slave. На плате установлен коммуникационный контроллер netX 100, который автономно выполняет стек протоколов. Обмен технологическими данными с хостом осуществляется через Dual-Port Memory (DPM) или Direct Memory Access (DMA). Технология netX от Hilscher позволяет реализовать разные протоколы реального времени Ethernet на одной аппаратной платформе посредством загрузки соответствующей прошивки; драйверы и инструменты едины для всех протоколов и форм-факторов плат.

Ключевые особенности

• Поддержка CC-Link Slave (V2.0 и V1.1)
• Единый интерфейс пользователя и драйверы для всех протоколов
• Упрощённая интеграция благодаря широкому набору драйверов
• Доступ к данным через DPM или DMA
• Уникальный номер слота устанавливается поворотным переключателем

Поддерживаемые протоколы

• CC-Link Slave (V2.0, V1.1)

Технические данные (выдержка)

• Наименование: CIFX 50E-CC
• Артикул: 1251.740
• Краткое описание: PCI Express PC-карта cifX CC-Link Slave
• Функция: коммуникационный интерфейс с PCI Express и CC-Link
• Коммуникационный контроллер: netX 100
• Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
• Системный интерфейс (шина): PCI Express x1 (One Lane)
• Пропускная способность: 2 GBit/s
• Доступ к данным: DPM или DMA (с HW Rev.3)
• Ширина данных: 32 bit
• Стандарт связи: CC-Link
• Сетевой интерфейс: RS-485, оптически развязанный; разъём COMBICON 5-pin
• Изоляционное напряжение: 1000 V DC (тест 1 минута)
• Напряжение питания: +3.3 V DC ±5 %; типичный ток ≈ 800 mA
• Питание: через шину PCI Express
• Индикаторы: SYS, L RUN (duo LED), L ERR (duo LED)
• Органы управления: поворотный переключатель номера слота (ID карты)
• Рабочая температура: 0 °C … +60 °C (при потоке воздуха 0.5 m/s)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % относит., без конденсации
• Высота над уровнем моря: 0 m … 2000 m
• Размеры (Д x Ш x В): 120 x 89.9 x 18.5 mm (с HW rev.3)
• Крепление: слот PCI Express x1 (3.3 V)
• Соответствие: RoHS, CE, UKCA
• Эмиссия ЭМС: EN 55011 / EN BS 55011
• Нормы помехоустойчивости: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (промышленные среды)
• UL: Сертифицировано по UL 508 (UL-File-Nr. E221530)

Конфигурация и заказ

• ПО для конфигурации: SYCON.net или netX Configuration Tool
• Установка номера слота с помощью поворотного переключателя на плате
• Номер детали для заказа: 1251.740
