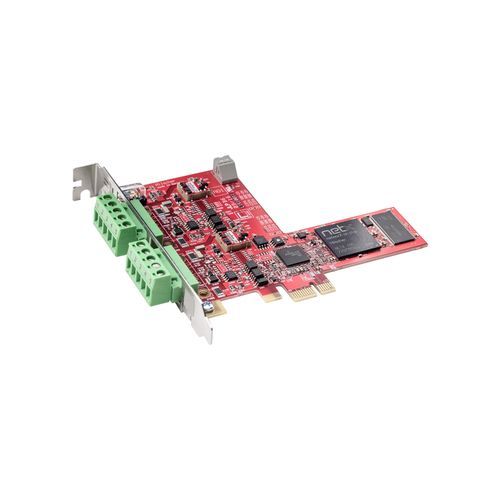

Коммуникационная плата PCI CIFX 50E-2DN

изолированный2 канала

Обзор
Семейство плат cifX для ПК представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на плате; обмен данными с хостом осуществляется через Dual-Port Memory (DPM) или прямой доступ к памяти (DMA). Технология netX позволяет реализовывать протоколы Real-Time Ethernet на единой аппаратной платформе и менять протокол путем загрузки разной прошивки.

Ключевые особенности

• Два интерфейса DeviceNet (Master или Slave) в одном слоте PCI Express
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Простая интеграция благодаря широкому выбору драйверов
• Доступ к данным через двухпортовую память или прямой доступ к памяти
• Уникальный номер слота, присвоение с помощью роторного переключателя
• Разработана для расширенного рабочего диапазона температур до 70 °C

Подробное описание
Плата CIFX 50E-2DN (cifX PCI, 2 канала) реализует управление коммуникациями в аппаратуре/прошивке (netX 100). Доступны аппаратные опции: дополнительная NVRAM, разъемы M12, различные длины кабеля и двухканальные варианты. Все платы cifX используют один и тот же драйвер и набор инструментов Hilscher, что упрощает интеграцию и обслуживание. Для разработки доступен бесплатный C-Toolkit.

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (фрагмент)
Наименование продукта: CIFX 50-2DN / CIFX 50E-2DN
Артикул: 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Краткое описание: плата cifX PCI для ПК, 2 канала, DeviceNet Master или Slave
Коммуникационный контроллер: netX 100
Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
Системный интерфейс: шина PCI (33 MHz, 32 bit)
Доступ к данным: DPM или DMA (прямой доступ к памяти)
Интерфейсы связи 1 и 2: DeviceNet (ISO-11898), оптическая изоляция, напряжение изоляции 1000 V DC (тест 1 мин), 5-контактный разъем COMBICON (вилка)
Питание: +3,3 V DC ±5%, типичный ток 700 mA (через шину PCI)
Индикация/LED: индикатор состояния SYS; двойные LED MNS 0 / MNS 1 для состояний DeviceNet
Органы управления: роторный переключатель для адреса устройства (ID платы)
Условия эксплуатации: температура эксплуатации -20 °C … +70 °C (обдув 0,5 m/s); температура хранения -40 °C … +85 °C; относительная влажность 10% … 95% (без конденсации); высота 0 … 2000 m
Габариты: 120 мм x 94,5 мм x 18,5 мм; Крепление: слот PCI (3,3 V)
Соответствие: RoHS, CE, UKCA; ЭМС: EN 55011; помехозащищенность согласно EN 61000-4-x; Сертификация UL: UL 508 (файл UL № E221530)

Примечания
Плата поставляется с драйверами и инструментами Hilscher (например, SYCON.net). Доступны опции лицензий Master (опциональные программные лицензии для функций Master).
