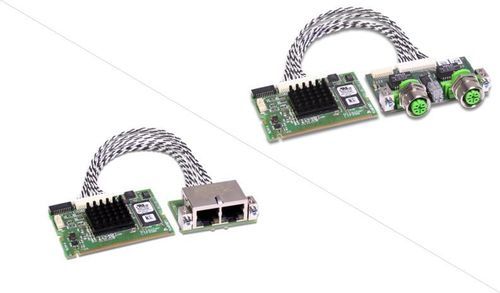

Изолированный коммуникационная плата CIFX 90-REF

2 канала

Описание
Мини PCI плата cifX CIFX 90-RE\F обеспечивает выделённый интерфейс Real-Time Ethernet для ПК-ориентированной автоматизации. Протокольный стек выполняется автономно на карте (netX 100), а обмен процессными данными с хостом осуществляется через Dual-Port-Memory (DPM) или DMA. Общая платформа Hilscher и единый набор драйверов обеспечивают единый процесс интеграции независимо от протокола и форм-фактора карты. Переключение протоколов осуществляется загрузкой другого прошивочного образа, что позволяет одной аппаратной платформе работать с разными стандартами Real-Time Ethernet.

Основные особенности

• Mini PCI интерфейс Real-Time Ethernet (настраивается как Master или Slave)
• Автономный протокольный стек на контроллере netX 100
• Доступ к данным через Dual-Port-Memory (64 KB) или DMA
• Стандартный форм-фактор Mini PCI (3,3 В) с опцией удалённого Ethernet-интерфейса
• Рабочая температура до +70 °C (доступны расширенные опции)
• Широкая поддержка драйверов и инструментов (SYCON.net, C-Toolkit)

Дополнительное описание продукта
Аппаратные опции включают различные длины кабеля, опциональные разъёмы M12, дополнительную NVRAM, 2-канальные варианты и удалённые сетевые интерфейсы. Портфель cifX постоянно расширяется новыми протоколами и форматами (например, M.2, mini PCIe half-size, CC-Link IE Field). Для интеграции доступны обширная библиотека драйверов и инструменты конфигурации (SYCON.net, netX Configuration Tool).

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические характеристики

• Наименование продукта: CIFX 90-RE\F
• Номер детали: 1290.100
• Краткое описание: cifX Mini PCI плата для Real-Time Ethernet (Master/Slave) с кабельным разъёмом для интерфейса AIFX-RE
• Контроллер: netX 100
• Встроенная ОЗУ: 8 MB SDRAM
• Встроенная FLASH: 4 MB серийный Flash EPROM
• Питание: +3.3 V DC ±5 %
• Типичный ток: 650 mA @ 3.3 V
• Разъём (питание/система): через Mini PCI шину
• Тип шины: Mini PCI
• Доступ к данным: DPM или DMA
• Объём Dual-Port-Memory: 64 KB
• Ширина данных: 32 bit
• Частота системной шины: 33 MHz
• Стандарт связи: Ethernet (10BASE-T/100BASE-TX, изоляция)
• Ethernet-разъём: Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) для подключения AIFX-RE
• Индикаторы: SYS LED состояния системы
• Температура эксплуатации: 0 °C … +70 °C (поток воздуха 0.5 m/s при измерении)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 %–95 % относительной влажности, без конденсации
• Окружающая среда (UL): степень загрязнения 2
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): 60 mm x 45 mm x 9.5 mm
• Монтаж: Mini PCI разъём (3.3 V), системный разъём Type III
• Программное обеспечение конфигурации: SYCON.net (master & slave), netX Configuration Tool (slave)
• Сертификации: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMC / Соответствие: EN 55011; Помехозащищённость: серия EN 61000-4, EN 61000-6-2 (промышленная)
