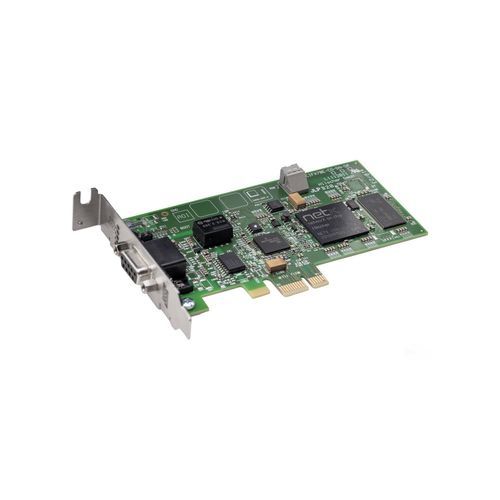

Коммуникационная плата PCI Express CIFX 70E-DP

Обзор
Семейство PCI-карт cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для ПК-ориентированной автоматизации. Протокольный стек выполняется автономно на плате, а технологические данные обмена с хостом происходят через Dual-Port Memory (DPM) или DMA. Все карты cifX используют одинаковый драйвер и инструменты независимо от протокола и формата платы. Технология netX позволяет реализовать разные протоколы Real-Time Ethernet на одном аппаратном обеспечении посредством загрузки различной прошивки.

Ключевые характеристики

• Универсальная PCI-карта PROFIBUS DP (ведущий или ведомый)
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Простая интеграция за счет широкого набора драйверов
• Доступ к данным через Dual-Port Memory (DPM) или Direct Memory Access (DMA)
• Уникальный номер слота, задаваемый поворотным переключателем
• Проектирована для расширенного диапазона рабочих температур до +65 °C (при наличии воздушного потока)

Аппаратные опции и функции
Доступны многочисленные аппаратные опции: кабели различной длины, разъемы M12, дополнительная NVRAM, конфигурации с 2 каналами или отдельные сетевые интерфейсы. Также доступен широкий спектр драйверов устройств и бесплатный C-Toolkit для разработки и интеграции.

Поддерживаемый протокол

• PROFIBUS DP Master
• PROFIBUS DP Slave

Краткая таблица
Наименование продукта: CIFX 70E-DP
Артикул: 1259.410
Краткое описание: cifX Low Profile PCI Express PROFIBUS DP ведущий или ведомый либо устройство PROFIBUS MPI
Функция: Коммуникационный интерфейс с интерфейсами PCI Express и PROFIBUS

Характеристики / технические спецификации

• Контроллер связи: netX 100
• Встроенная SDRAM: 8 MB
• Flash-память: 4 MB последовательный Flash EPROM
• Питание: +3,3 V DC ±5%
• Типичное потребление: 800 mA (при 3,3 V)
• Разъем питания/данных: через шину PCI Express (порт single-lane)
• Доступ к данным: DPM или DMA (Direct Memory Access)
• Размер dual-port памяти: 64 KB
• Ширина данных: 32 бита
• Внутренняя скорость передачи: 2 Gbit/s
• Стандарт связи: PROFIBUS
• Тип интерфейса PROFIBUS: изолированный RS-485
• Разъем PROFIBUS: 9-контактный D-Sub гнездо
• Изоляционное напряжение: 1000 V DC (тестировано 1 минута)
• Индикаторы/LED: SYS (системный индикатор), COM (индикатор связи, двойной LED)
• Элемент управления: поворотный переключатель адреса устройства (номер слота)
• Диапазон рабочих температур: 0 °C … +65 °C (при потоке воздуха 0,5 m/s)
• Диапазон температур хранения: -40 °C … +85 °C
• Влажность: относительная влажность 10% … 95%, без конденсации
• Окружающая среда (соответствие UL): степень загрязнения 2
• Рабочая высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): 119 mm x 69 mm x 18.5 mm
• ПО конфигурации Master/Slave: SYCON.net
• Инструмент конфигурации Slave: netX configuration tool
• Соответствие RoHS: Да
• Сертификация UL: Соответствует UL 508 (файл UL № E221530)
• Маркировки и соответствие EMC: CE и UKCA
• Излучения: EN 55011 / EN BS 55011
• Помехоустойчивость: EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (burst), EN 61000-4-5 (surge), EN 61000-4-6 (conducted disturbances), EN 61000-4-8 (magnetic field), EN 61000-6-2 (industrial environments)
• Связанные продукты / примечания: доступна мастер-лицензия NXLIC-MASTER (код продукта 8211.000)
