Коммуникационная плата PCI Express CIFX 90E-RENHSF series

Продукт
CIFX 90E-RE\NHS\F — это PC‑карта Mini PCI Express без радиатора для связи Ethernet в реальном времени, разработанная для PC‑базируемой автоматизации.

Ключевые особенности

• Универсальная PC‑карта для Real‑Time Ethernet (Master или Slave)
• Единый интерфейс пользователя для всех протоколов и форматов карт
• Простая интеграция благодаря широкому набору драйверов
• Доступ к данным через Dual‑Port‑Memory (DPM) или DMA

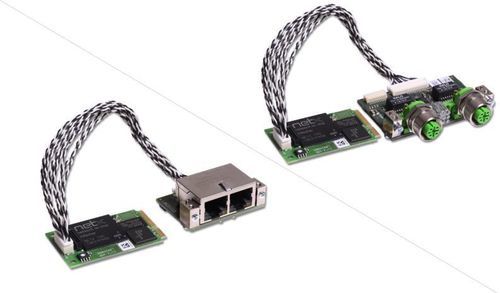

• В комплекте отдельный сетевой интерфейс (15 см или 20 см) — опция с разъемами M12
• Поставка без радиатора

Описание
Семейство PC‑карт cifX представляет единый стандарт, поддерживающий все системы Real‑Time Ethernet и Fieldbus для PC‑базируемой автоматизации. Протокольный стек выполняется автономно на карте, а данные процесса обмениваются с хостом через DPM или DMA. Технология netX компании Hilscher позволяет реализовать несколько протоколов Real‑Time Ethernet на одном аппаратном устройстве; протокол можно изменить загрузкой другой прошивки.

Различные аппаратные опции (длины кабелей, разъемы M12, дополнительная NVRAM, расширенный температурный диапазон, 2‑канальные карты, отдельные сетевые интерфейсы) обеспечивают решения для широкого круга применений. Для интеграции доступны многочисленные драйверы и бесплатный C‑Toolkit.

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Технические характеристики

• Наименование продукта: CIFX 90E-RE\NHS\F
• Номер детали: 1291.108
• Краткое описание: PC‑карта cifX Mini PCI Express для Real‑Time Ethernet Master или Slave (без радиатора)
• Функция: интерфейс связи с Mini PCI Express и Ethernet
• Коммуникационный контроллер: netX 100
• Встроенная ОЗУ: 8 MB SDRAM
• Встроенная FLASH: 4 MB serial Flash EPROM
• Напряжение питания: +3,3 V DC ±5 %
• Максимальный ток (тип.): 800 mA (при 3,3 V)
• Питание: через шину Mini PCI Express
• Тип шины: Mini PCI Express, One‑Lane (X1)
• Доступ к данным: DPM или DMA
• Размер Dual‑Port‑Memory: 64 KB
• Ширина данных: 32 bit
• Скорость передачи (шина): 33 MHz
• Стандарт связи: Ethernet (10BASE‑T / 100BASE‑TX), изолированный
• Ethernet‑разъем: кабельный разъем Ethernet X4 (JST BM20B‑SRDS‑G‑TFC, шаг 1,0 mm) для подключения AIFX‑RE
• Индикаторы: LED SYS (состояние системы)
• Рабочая температура: 0 °C … +45 °C
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % относительной влажности, конденсация не допускается
• Окружающая среда (UL): степень загрязнения 2
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): 51 mm x 30.2 mm ±0.1 x 10.8 mm
• Крепление/монтаж: PCI Express Mini системный разъем (3,3 V), X1 = one‑lane
• Программное обеспечение конфигурации: SYCON.net
• Соответствие: RoHS: Yes
• Сертификация UL: соответствует UL 508, файл UL № E221530
• EMC / Директивы: CE и UKCA: Yes
• Стандарт излучений: EN 55011 / EN BS 55011
• Стандарты помехоустойчивости: EN 61000‑4‑2, EN 61000‑4‑3, EN 61000‑4‑4, EN 61000‑4‑5, EN 61000‑4‑6, EN 61000‑4‑8, EN 61000‑6‑2
