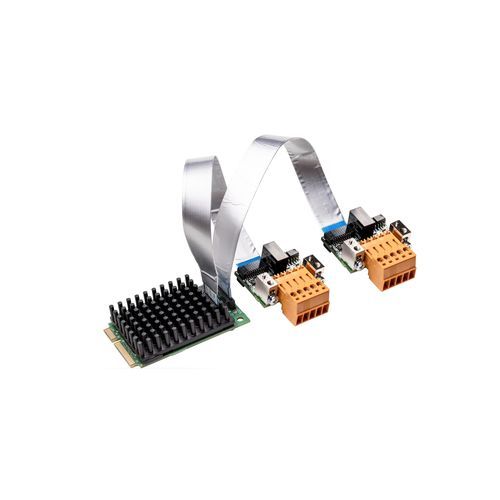

Коммуникационная плата PCI Express DMA CIFX 90E-2DNETF

с двойным выходом

Обзор
Семейство PC-карт cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на PC-карте, а технологические данные обмениваются с хостом через Dual-Port Memory или DMA. Благодаря платформенной стратегии Hilscher все PC-карты используют одни и те же драйверы и инструменты независимо от протокола и форм-фактора карты. Технология Hilscher netX позволяет реализовать все протоколы Real-Time Ethernet на едином аппаратном обеспечении; изменение протокола осуществляется загрузкой другого прошивального модуля.

Ключевые особенности

• Два интерфейса DeviceNet (настраиваются как Master или Slave) в одном слоте Mini PCI Express
• Единый интерфейс и набор инструментов для всех протоколов и форм-факторов
• Упрощённая интеграция благодаря большому набору драйверов
• Доступ к данным через Dual-Port Memory или DMA
• Отдельный сетевой кабель доступен (15 см или 30 см)
• Доступна версия с расширенным температурным диапазоном до 70 °C

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Детали продукта (таблица)
Название продукта — CIFX 90E-2DN\ET\F
Код продукта — 1293.514
Краткое описание — Mini PCI Express 2-канальная PC-карта - DeviceNet/DeviceNet
NXLIC-MASTER 2 ЛИЦЕНЗИИ — 8212.000 — Две лицензии Master
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Mini PCI Express 2-канальная PC-карта - DeviceNet/DeviceNet с расширенным температурным диапазоном, включает кабель 30 см

Дополнительная информация
Семейство cifX предлагает множество аппаратных опций: кабели разной длины, разъёмы M12, дополнительную NVRAM, варианты с расширенным температурным диапазоном, 2-канальные карты и отдельные сетевые интерфейсы. Доступен полный набор драйверов устройств и бесплатный C-Toolkit.

Характеристики / Технические спецификации

• Форм-фактор: Mini PCI Express (одинарный слот)
• Два канала DeviceNet (настраиваются как Master или Slave)
• Доступ к данным: Dual-Port Memory или DMA
• Отдельный сетевой интерфейс доступен (кабель 15 см или 30 см)
• Аппаратные опции: разные длины кабелей, разъёмы M12, дополнительная NVRAM
• Доступен расширенный температурный диапазон до 70 °C (вариант /30 включает кабель 30 см)
• Основной код продукта: 1293.514 (вариант 1293.514/30)
• Совместимость: часть семейства cifX (одни и те же драйверы и инструменты для всех протоколов/форм-факторов)
