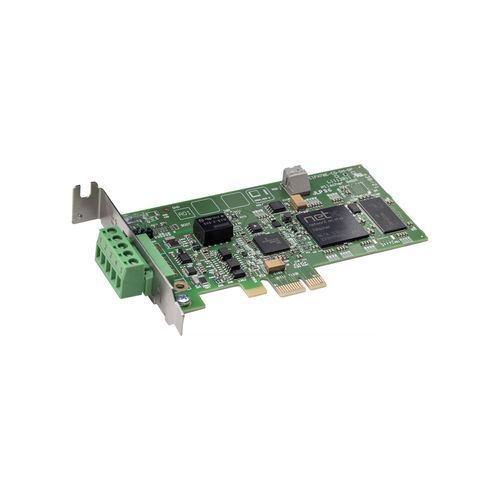

Цифровая коммуникационная плата PCI Express CIFX 70E-DN

DMA

Обзор Семейство PC-карт cifX является единым стандартом, поддерживающим все системы Real-Time Ethernet и Fieldbus для ПК-автоматизации. Протокольный стек выполняется автономно на PC-карте, а данные процесса обмениваются с хостом через Dual-Port-Memory (DPM) или DMA (прямой доступ к памяти). Благодаря общей стратегии платформы Hilscher все PC-карты используют один и тот же драйвер и инструменты независимо от протокола и формата карты. Технология Hilscher netX позволяет реализовать все протоколы Real-Time Ethernet на одном аппаратном обеспечении; протокол связи можно изменить путем загрузки другой прошивки. Линейка включает различные аппаратные опции: длины кабеля, разъемы M-12, дополнительный NVRAM, расширенный температурный диапазон, двухканальные карты, разнесенные сетевые интерфейсы, а также широкий набор драйверов и бесплатный C-Toolkit.

Ключевые особенности

• Универсальная PC-карта DeviceNet (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Простая интеграция за счет большого разнообразия драйверов
• Доступ к данным через Dual-Port-Memory или Direct Memory Access
• Уникальный номер слота, назначение через поворотный переключатель
• Расширенный диапазон рабочих температур до 65 °C

Описание CIFX 70E-DN — низкопрофильная PCI Express PC-карта, обеспечивающая коммуникацию DeviceNet (Master или Slave) для ПК-автоматизации. Карта выполняет протокольный стек автономно и обменивается данными процесса с хостом через DPM или DMA. Она использует общую платформу и драйверы Hilscher, что позволяет менять протоколы через прошивку и предоставляет гибкие аппаратные опции для различных задач.

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (основные параметры) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
