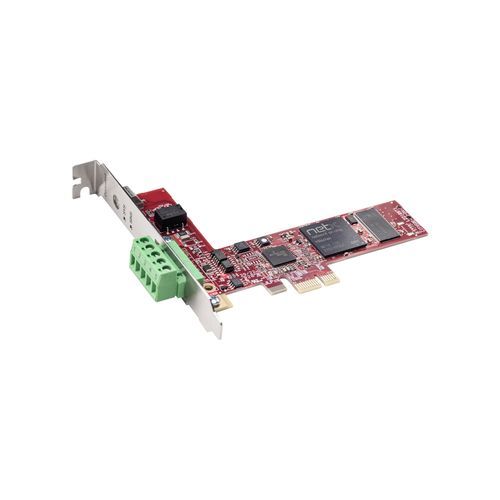

Коммуникационная плата PCI Express DMA CIFX 50E-DN

Название продукта
CIFX 50E-DN — PCI Express плата для ПК для связи по DeviceNet, может использоваться как DeviceNet Master или Slave в системах автоматизации на базе ПК.

Основные характеристики

• Универсальная DeviceNet PCI-карта, настраиваемая как Master или Slave
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Широкая поддержка драйверов и инструментов для быстрой интеграции
• Доступ к данным через Dual-Port Memory (DPM) или Direct Memory Access (DMA)
• Уникальный номер слота, задаваемый поворотным переключателем

Обзор
Семейство PCI-карт cifX обеспечивает единый стандарт для систем Real-Time Ethernet и Fieldbus в ПК-ориентированной автоматизации. Протокольный стек выполняется автономно на плате и обменивается технологическими данными с хостом через DPM или DMA. Благодаря общей платформенной стратегии Hilscher все платы используют одни и те же драйверы и инструменты независимо от протокола и формата карты. Технология netX позволяет реализовать несколько протоколов Real-Time Ethernet на одном аппаратном решении; протокол можно сменить загрузкой другой прошивки. Аппаратные опции включают различные длины кабеля, разъемы M12, дополнительную NVRAM, расширенный температурный диапазон, двухканальные карты и удаленные сетевые интерфейсы. Для интеграции доступен широкий набор драйверов устройств и бесплатный C-Toolkit.

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические характеристики

• Название продукта: CIFX 50E-DN
• Номер детали: 1251.510
• Краткое описание: PC Card cifX PCI Express — DeviceNet Master или Slave
• Функция: Интерфейс связи с интерфейсами PCI Express и DeviceNet
• Коммуникационный контроллер / Тип: netX 100
• Встроенная память: 8 МБ SDRAM; 4 МБ серийный Flash EPROM
• Системный интерфейс — Тип шины: PCI Express, однополосный порт (x1)
• Скорость передачи: 2 GBit/s
• Доступ к данным: DPM или DMA (DMA доступен с аппаратной ревизии 4)
• Ширина данных: 32 bit
• Стандарт связи: DeviceNet
• Тип интерфейса: ISO-11898 в соответствии со спецификацией DeviceNet, оптически развязанный
• Изоляционное напряжение: 1000 V DC (тест 1 минута)
• Разъем DeviceNet: COMBICON, штекер, 5 контактов
• Питание — Напряжение питания: +3.3 V DC ±5 %
• Максимальный ток (тип.): 800 mA (при 3.3 V)
• Разъем питания: через шину PCI Express
• Индикаторы: SYS (системный статус LED); MNS (Module Network Status — двойной LED)
• Органы управления: Поворотный переключатель для номера слота (ID карты)
• Диапазон рабочей температуры: -20 °C … +70 °C (поток воздуха при измерении: 0.5 m/s)
• Диапазон температур хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % относительной влажности, без конденсации
• Окружающая среда: Для использования в соответствии с UL: устройство должно эксплуатироваться в среде с классом загрязнения 2
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): 120 mm x 86 mm x 18.5 mm (с аппаратной ревизии 4)
• Крепление / Установка: слот PCI Express x1 (3.3 V)
• Соответствие: RoHS — Да
• Соответствие Директивам ЭМС: Маркировка CE — Да; Маркировка UKCA — Да
• Стандарт по эмиссии: EN 55011 / EN BS 55011 (характеристики радиопомех)
• Стандарты помехоустойчивости: EN 61000-4-2 (ESD), EN 61000-4-3 (излучаемое RF), EN 61000-4-4 (импульсные помехи), EN 61000-4-5 (перенапряжения), EN 61000-4-6 (помехи по проводам), EN 61000-4-8 (магнитное поле сетевой частоты), EN 61000-6-2 (промышленные среды)
• Сертификация UL: Устройство сертифицировано в соответствии с UL 508 — UL-File-Nr. E221530
• Программное обеспечение конфигурации (master и slave): SYCON.net
• Программное обеспечение конфигурации (slave): netX Configuration Tool
