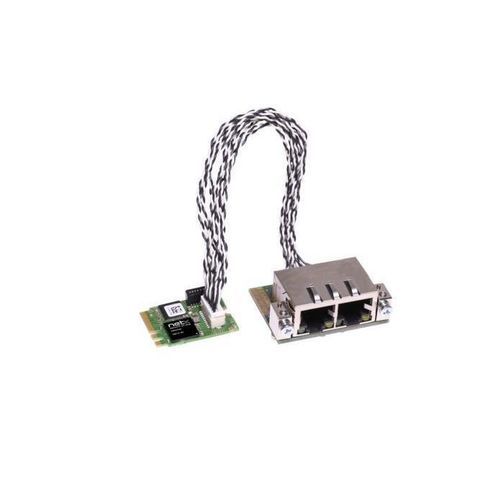

Интерфейсная плата PC/104 CIFX M223090AE-REF

M.2Ethernet TCP/IPModbus TCP

Обзор продукта
Семейство PC-карт cifX предоставляет единую аппаратно-программную платформу для коммуникаций в PC-автоматизации. Протокольный стек выполняется автономно на плате (технология netX) и обменивается процессными данными с хостом через Dual-Port-Memory или DMA. Все карты cifX используют общие драйверы и инструменты Hilscher, что позволяет менять протокол путем загрузки другого прошивания и упрощает интеграцию в Real-Time Ethernet и Fieldbus системы.

Основные преимущества

• Наименьшие мультипротокольные PC-карты на рынке автоматизации
• Единое аппаратное решение для всех протоколов Real-Time Ethernet (смена протокола прошивкой)
• Общий интерфейс пользователя и семейство драйверов для упрощенной интеграции
• Отсоединяемый сетевой интерфейс (15 см или 20 см) для гибкой установки
• Опции аппаратного обеспечения: M-12 разъемы, дополнительная NVRAM, двухканальные варианты
• Расширенный рабочий диапазон температур до 70 °C

Поддерживаемые протоколы

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Информация для заказа
Наименование продукта | Номер детали | Краткое описание
cifX M223090AE-RE\F | 1443.101 | PC-карта M.2 2230 Key A+E - Real-Time Ethernet

Технические характеристики

• Форм-фактор: M.2 2230 Key A+E
• Номер детали: 1443.101
• Выполнение протокола: автономно на карте (технология netX)
• Интерфейс хоста: Dual-Port-Memory или DMA (Direct Memory Access)
• Доступен отсоединяемый сетевой интерфейс (15 см или 20 см)
• Опциональные аппаратные функции: M-12 разъемы, дополнительная NVRAM, двухканальные карты
• Рабочая температура: расширенный диапазон до 70 °C
• Программное обеспечение: доступна общая семейство драйверов Hilscher и бесплатный C-Toolkit
• Многопротокольность: выбор протокола путем смены прошивки
