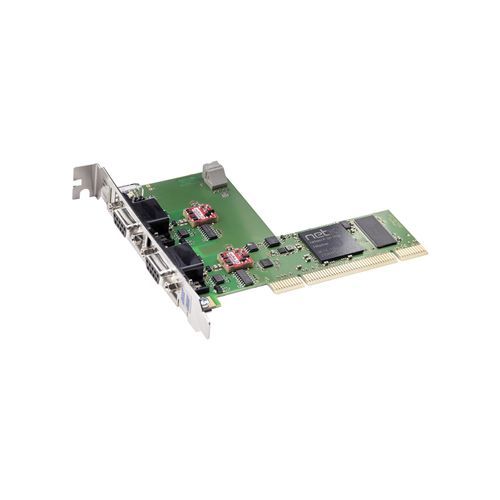

Коммуникационная плата PCI CIFX 50-2DP

RS422/RS485изолированный2 канала

Обзор
Семейство плат cifX является единым стандартом, поддерживающим системы Real-Time Ethernet и Fieldbus для автоматизации на базе PC. Протокольный стек выполняется автономно на плате, а данные процесса обмениваются с хостом через Dual-Port Memory (DPM) или DMA. Все платы cifX используют один и тот же драйвер и набор инструментов. Технология netX позволяет реализовывать разные протоколы путем загрузки различной прошивки.

Ключевые характеристики

• Две интерфейсные линии PROFIBUS DP (мастер или слейв) в одном слоте PCI
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Простая интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port Memory (DPM) или Direct Memory Access (DMA)
• Уникальный номер слота, назначение с помощью ротационного переключателя
• Расширенный диапазон рабочих температур до +70 °C

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические данные (фрагмент)
Название продукта: CIFX 50-2DP
Артикул: 1252.410
Краткое описание: плата cifX PCI 2 канала PROFIBUS DP Master или Slave
Функция: коммуникационный интерфейс с PCI и 2 интерфейсами PROFIBUS
Коммуникационный контроллер: netX 100
Встроенная память: SDRAM 8 MB; сериал Flash EPROM 4 MB
Системный интерфейс: PCI шина, 33 MHz, ширина данных 32 бит
Доступ к данным: DPM или DMA (прямой доступ к памяти)
Коммуникационные интерфейсы (x2): стандарт PROFIBUS; изолированный интерфейс RS-485; напряжение изоляции 1000 V DC (тест 1 мин); разъем D-Sub 9-контактный, гнездовой
Питание: +3,3 V DC ±5%, типичный ток 700 mA (питание через PCI шину)
Индикаторы: светодиоды (SYS, COM0 двойной LED, COM1 двойной LED)
Органы управления: ротационный переключатель для назначения адреса устройства (ID платы)
Условия эксплуатации: рабочая температура -20 °C … +70 °C (при 0,5 m/s воздушного потока); температура хранения -40 °C … +85 °C; влажность 10% … 95% (без конденсации); высота эксплуатации 0 … 2000 m
Соответствие и сертификаты: RoHS да; маркировка CE да; маркировка UKCA да; сертификация UL: UL 508 (файл UL № E221530)
Программное обеспечение конфигурации: SYCON.net

Примечания по аппаратной части и опции
Доступные аппаратные опции в семействе cifX: различные длины кабелей, разъемы M12, дополнительная NVRAM, расширенные температурные диапазоны, 2-канальные платы, отдельные сетевые интерфейсы. Протокол можно изменить, загрузив другую прошивку netX.

Характеристики / технические спецификации

• Модель: CIFX 50-2DP
• Код продукта: 1252.410
• Тип: PCI плата для ПК 2 канала PROFIBUS DP (Master/Slave)
• Контроллер: netX 100
• Память: SDRAM 8 MB, сериал Flash 4 MB
• Системная шина: PCI 3,3 V, 33 MHz, 32 bit
• Доступ к данным: DPM или DMA
• Интерфейсы PROFIBUS: 2 x изолированные RS-485, D-Sub 9 пин, 1000 V DC изоляция
• Питание: +3,3 V ±5%, типично 700 mA
• Индикаторы: LED SYS, COM0, COM1
• Управление: ротационный переключатель для назначения ID слота
• Условия: -20…+70 °C рабочая (0,5 m/s airflow), хранение -40…+85 °C, влажность 10–95% без конденсации
• Габариты: 120 x 94,5 x 18,5 mm
• Крепление: слот PCI (3,3 V)
• ЭМС: EN 55011 / EN BS 55011; Помехоустойчивость: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 для промышленных сред
• Сертификации: CE, UKCA, UL 508 (файл E221530)
• Программное обеспечение поддержки: SYCON.net; доступны инструменты разработки и драйверы netX
