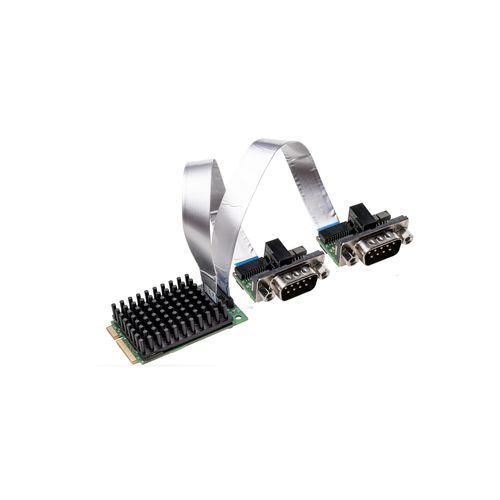

Коммуникационная плата PCI Express DMA CIFX 90E-2COETF

с двойным выходом

Описание
Семейство плат cifX представляет собой единый стандарт, поддерживающий Real-Time Ethernet и fieldbus-системы для ПК-ориентированной автоматики. Протокольные стеки выполняются автономно на плате, а данные процесса обмениваются с хостом через Dual-Port-память или DMA. Общая стратегия платформы cifX обеспечивает единый драйвер и инструменты независимо от протокола и формата платы. Технология netX позволяет реализовать протоколы Real-Time Ethernet на едином аппаратном решении и менять протокол путём прошивки другого firmware.

Ключевые особенности

• Две CANopen-интерфейса (настраиваемые как Master или Slave) в одном слоте Mini PCI Express
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Упрощённая интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port-память или прямой доступ к памяти (DMA)
• Отдельный сетевой кабель в комплекте (варианты 15 см или 30 см)
• Версии с расширенным температурным диапазоном до +70 °C

Данные о продукте
Тип: Mini PCI Express 2-канальная плата для ПК - CANopen/CANopen
Семейство: cifX (cifX PC cards)
Режим CANopen: Master или Slave
Доступ хоста: Dual-Port-память или DMA (Direct Memory Access)
Сетевой интерфейс: отдельный кабель доступен (15 см или 30 см)
Рабочая температура: расширенные версии до +70 °C
Драйвер: единый драйвер cifX для всех протоколов и форматов плат
Аппаратные опции: дополнительная NVRAM, различные кабели и разъёмы M-12, 2-канальные версии с радиатором или без в зависимости от модели

Поддерживаемые протоколы

• CANopen Master
• CANopen Slave

Версии и коды продуктов
Название | Код продукта | Краткое описание
CIFX 90E-2CO\ET\F | 1293.504 | Mini PCI Express 2-канальная плата для ПК - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Две Master-лицензии
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | Mini PCI Express 2-канальная плата с расширенным температурным диапазоном, в комплекте кабель 30 см

Технические характеристики

• Форм-фактор: Mini PCI Express (half-size)
• Каналы: 2 CANopen-канала (настраиваемые как Master или Slave)
• Память / доступ хоста: Dual-Port-память и поддержка DMA
• Совместимость драйверов: единый драйвер cifX для всех протоколов и форматов
• Прошивка: основана на netX, позволяет смену протокола через прошивку
• Аппаратные опции: отдельные кабели (15 см / 30 см), опциональная NVRAM, версия с расширенным температурным диапазоном
• Физические интерфейсы: опционные разъёмы M-12
• Рабочий диапазон: до +70 °C (для расширенных версий)
• Типичное применение: связь для ПК-автоматики, интеграция мультипротоколов
