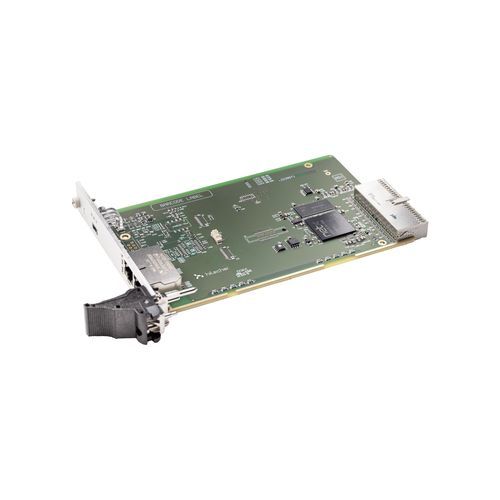

Carte CompactPCI Modbus CIFX 80-RE

Ethernetпоследовательный

Обзор
Семейство плат cifX для ПК обеспечивает единый стандарт поддержки Real-Time Ethernet и полевых шин в ПК-ориентированной автоматизации. Протокольный стек выполняется автономно на плате и обменивается технологическими данными с хостом через двухпортовую память (DPM) или DMA. Аппаратная платформа netX позволяет менять протокол путем загрузки другой прошивки и обеспечивает единые драйверы и инструменты для всех протоколов и форматов плат. Различные аппаратные опции (длины кабеля, разъемы M12, дополнительная NVRAM, расширенный температурный диапазон, 2-канальные платы, разнесенные сетевые интерфейсы) позволяют реализовать индивидуальные решения.

Ключевые особенности

• CompactPCI коммуникационная карта для Real-Time Ethernet (Master или Slave)
• Единые инструменты конфигурации (SYCON.net / netX Configuration Tool)
• Доступ к данным через двухпортовую память или прямой доступ к памяти (DMA)
• Гибкие аппаратные варианты и рабочая температура до +70 °C
• Широкая поддержка драйверов и бесплатный C-Toolkit для интеграции

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические характеристики

• Наименование продукта: CIFX 80-RE
• Номер детали: 1280.100
• Описание: CompactPCI cifX PC-карта для Real-Time Ethernet в режимах Master или Slave
• Функция: Коммуникационный интерфейс CompactPCI и Ethernet
• Коммуникационный контроллер: netX 100
• ОЗУ: 8 MB SDRAM
• FLASH: 4 MB последовательный Flash EPROM
• Напряжение питания: +3.3 V DC ±5 %
• Типичный ток: 650 mA (при 3.3 V)
• Разъем питания/системы: через шину CompactPCI
• Тип шины: CompactPCI (3.3 V)
• Доступ к данным: DPM или DMA
• Размер двухпортовой памяти: 64 KB
• Шина данных: 32 bit
• Тактовая частота шины: 33 MHz
• Стандарт связи: Ethernet
• Интерфейс: 10BASE-T / 100BASE-TX, с изоляцией
• Ethernet разъемы: 2 x RJ45
• Изоляционное напряжение: 1000 V DC (1 мин)
• Диагностический интерфейс: USB Mini-B (5-pin)
• LED: SYS, COM0, COM1; индикаторы каналов RJ45 (link/activity)
• Температура эксплуатации: 0 °C … +70 °C (измерение при потоке воздуха 0,5 m/s)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % отн. влажности, без конденсации
• Степень загрязнения: 2 (окружение)
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д×Ш×В): 162.5 mm × 100 mm × 20 mm
• Монтаж/Установка: слот CompactPCI (3.3 V)
• Программное обеспечение конфигурации: SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS: Да
• UL: Сертифицировано по UL 508 (UL-File-Nr. E221530)
• EMC / Соответствие: CE, UKCA
• Эмиссия: EN 55011 / EN BS 55011
• Иммунитет: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (промышленные среды)
