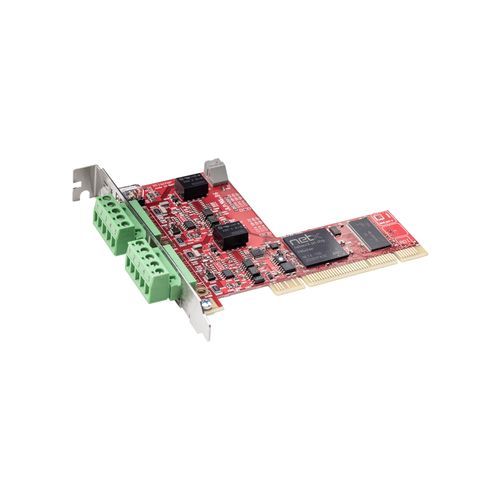

Коммуникационная плата PCI CIFX 50-2DN

изолированный2 канала

Обзор
Семейство плат cifX для ПК представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на плате, а процессные данные обмениваются с хостом через Dual-Port Memory (DPM) или DMA. Все платы cifX используют один и тот же драйвер и инструменты независимо от протокола и формата платы. Технология netX позволяет реализовать различные протоколы Real-Time Ethernet на одном аппаратном обеспечении путём загрузки соответствующей прошивки.

Ключевые особенности

• Два интерфейса DeviceNet (Master или Slave) в одном PCI-слоте
• Унифицированный интерфейс пользователя для всех протоколов и форматов плат
• Простая интеграция благодаря широкому набору драйверов
• Доступ к данным через Dual-Port Memory (DPM) или Direct Memory Access (DMA)
• Уникальный номер слота задаётся поворотным переключателем
• Разработана для расширенного рабочего температурного диапазона до +70 °C

Подробное описание
Гибкие аппаратные опции: различные длины кабелей, разъёмы M12, дополнительная NVRAM, расширенный температурный диапазон, варианты с 2 каналами или отдельными сетевыми интерфейсами — всё это обеспечивает оптимальное решение для разных приложений. Доступен широкий набор драйверов устройств и бесплатный C-Toolkit для разработки и интеграции.

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (фрагмент)
Название продукта: CIFX 50-2DN
Артикул: 1252.510
Краткое описание: cifX PCI карта 2 канала DeviceNet Master или Slave
Функция: коммуникационный интерфейс с PCI и 2 интерфейсами DeviceNet
Контроллер связи (тип): netX 100
ОЗУ: 8 MB SDRAM
Флеш-память: 4 MB серийный Flash EPROM
Системный интерфейс: шина PCI, 33 MHz, 32-битная ширина данных
Доступ к данным: DPM или DMA (Direct Memory Access)
Коммуникационные интерфейсы (1 и 2): DeviceNet, соответствие ISO-11898, оптическая изоляция; напряжение изоляции 1000 V DC (тест 1 мин); 5-контактный COMBICON штекер
Питание: +3,3 V DC ±5%, типичный ток 700 mA (при 3,3 V)
Индикаторы: статусные светодиоды (SYS; MNS 0; MNS 1 - двойные светодиоды)
Органы управления: поворотный переключатель для задания адреса устройства (номер слота)
Условия эксплуатации: рабочая температура -20 °C … +70 °C (при потоке воздуха 0,5 m/s); температура хранения -40 °C … +85 °C; относительная влажность 10% … 95% (без конденсации); высота 0 … 2000 m
Габариты: 120 mm x 94,5 mm x 18,5 mm
Монтаж/установка: PCI-слот (3,3 V)
Соответствие: RoHS; маркировка CE и UKCA; сертификаты EMC и устойчивости согласно стандартам EN (см. документацию); сертификация UL (UL 508) - файл UL № E221530
Конфигурация/ПО: SYCON.net
