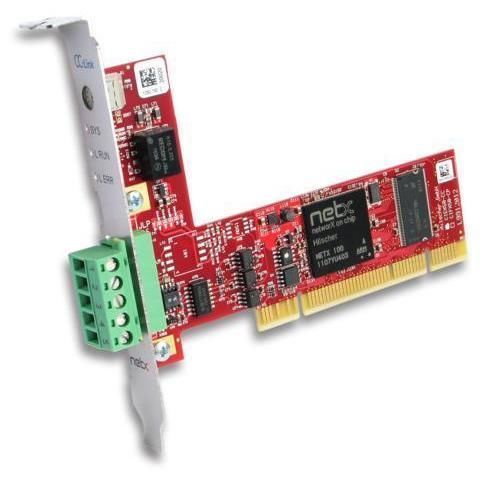

Коммуникационная плата RS422/RS485 CIFX 50-CC

PCIизолированный

Обзор
CIFX 50-CC — это PCI плата для ПК, обеспечивающая функциональность ведомого (Slave) CC-Link для ПК-ориентированной автоматизации. Стек протоколов выполняется автономно на плате; данные процесса обмениваются с хостом через Dual-Port-Memory (DPM) или DMA.

Основное назначение
Интерфейс связи для ПК-ориентированной автоматизации — PCI-карта CC-Link ведомая, предназначенная для интеграции в промышленные ПК и системы автоматизации.

Ключевые характеристики

• Поддержка CC-Link Slave V2.0 и V1.1
• Единый драйвер и набор инструментов для всей серии cifX для согласованной интеграции
• Широкий выбор драйверов устройств и бесплатный C-Toolkit для упрощения интеграции
• Доступ к данным через Dual-Port-Memory (DPM) или DMA
• Уникальный номер слота: роторный переключатель для присвоения ID карты

Поддерживаемые протоколы

• CC-Link Slave

Дополнительная информация
Все PC-карты cifX используют технологию netX, позволяющую реализовать несколько протоколов реального времени Ethernet и Fieldbus на одной аппаратной платформе; смена протокола выполняется загрузкой другого прошивочного образа. Портфель cifX постоянно расширяется для поддержки новых стандартов и форматов.

Caractéristiques / технические характеристики

• Наименование продукта: CIFX 50-CC
• Номер детали: 1250.740
• Краткое описание: PC Card cifX PCI CC-Link Slave
• Функция: Интерфейс связи с интерфейсом PCI и CC-Link
• Тип контроллера связи: netX 100
• Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
• Тип системной шины интерфейса: PCI
• Скорость передачи PCI: 33 MHz
• Доступ к данным: DPM или DMA (Direct Memory Access)
• Ширина данных: 32 bit
• Стандарт связи: CC-Link
• Тип интерфейса: RS-485, оптическая развязка
• Изоляционное напряжение: 1000 V DC (тест 1 минута)
• Разъем: COMBICON, штекер, 5 контактов
• Питающее напряжение: +3.3 V DC ±5 %
• Типичный максимальный ток: 650 mA (при 3.3 V)
• Питание: через PCI-шину
• Индикаторы (LED): SYS (система), L RUN (L Run, двойной LED), L ERR (L Error, двойной LED)
• Органы управления: роторный переключатель для номера слота (ID карты)
• Диапазон рабочих температур: -20 °C … +60 °C (поток воздуха при измерении: 0.5 m/s)
• Диапазон температур хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % относительной влажности, без конденсации
• Высота над уровнем моря: 0 m … 2000 m
• Окружающая среда (UL): степень загрязнения 2 для использования в соответствии с UL
• Габариты (Д x Ш x В): 120 mm x 85.4 mm x 18.5 mm (с аппаратной ревизии 2)
• Установка/монтаж: PCI-слот (3.3 V)
• Соответствие: RoHS: Yes; CE: Yes; UKCA: Yes
• ЭМС / Эмиссия: EN 55011 / EN BS 55011
• Стандарты помехозащищенности: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• Сертификация UL: Устройство сертифицировано по UL 508 (UL-File-Nr. E221530)
• Программное обеспечение конфигурации: SYCON.net или netX Configuration Tool
