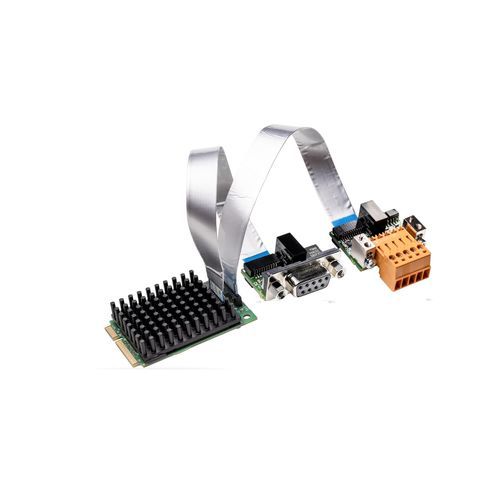

Коммуникационная плата PCI Express DMA CIFX 90E-2DPDNETF

с двойным выходом

Общее описание
Семейство PC-карт cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на PC-карте, а данные процесса обмениваются с хостом через Dual-Port-Memory или DMA. Благодаря единой платформенной стратегии Hilscher все PC-карты используют одинаковые драйверы и инструменты. Технология netX позволяет поддерживать несколько протоколов Real-Time Ethernet на одном аппаратном решении; протокол связи можно изменить загрузкой другого прошивки.

Ключевые особенности

• Интерфейсы PROFIBUS DP и DeviceNet в одном слоте Mini PCI Express (можно настроить как Master или Slave)
• Единый пользовательский интерфейс и общие драйверы для всех протоколов и форматов карт
• Простая интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port-Memory или DMA (прямой доступ к памяти)
• Включает отдельный сетевой интерфейс с кабелем (15 см или 30 см)
• Расширенный диапазон рабочих температур до 70 °C

Поддерживаемые протоколы

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Варианты и ссылки (кратко)
Наименование | Код продукта | Краткое описание
CIFX 90E-2DP\DN\ET\F | 1293.484 | 2-канальная Mini PCI Express PC-карта – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Две Master-лицензии
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | 2-канальная Mini PCI Express PC-карта – PROFIBUS DP/DeviceNet с расширенным диапазоном температур, включая кабель 30 см

Расширенное описание
Доступны различные аппаратные опции: кабели разной длины, разъемы M12, дополнительная NVRAM, расширенный температурный диапазон, 2-канальные карты или отдельные сетевые интерфейсы. Предоставляется широкий набор драйверов устройств и бесплатный C-Toolkit. Портфель cifX постоянно пополняется новыми стандартами, протоколами и форматами (например, M.2, mini PCIe half size, CC-Link IE Field) для удовлетворения меняющихся требований рынка.

Характеристики / технические данные

• Форм-фактор: Mini PCI Express, 2-канальная PC-карта
• Интерфейсы: PROFIBUS DP и DeviceNet (настраиваются как Master или Slave)
• Доступ хоста: Dual-Port-Memory или DMA (прямой доступ к памяти)
• Поддержка драйверов: единый пользовательский интерфейс и широкий выбор драйверов
• Аппаратные опции: отдельный сетевой интерфейс с кабелем 15 см или 30 см; опциональная NVRAM
• Рабочая температура: расширенный диапазон до 70 °C
• Прошивка netX: поддержка нескольких протоколов путем смены прошивки на той же аппаратной платформе
