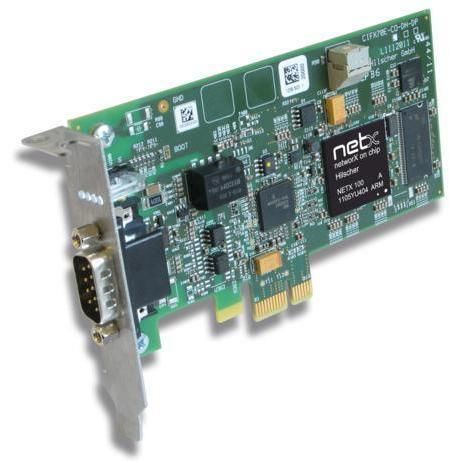

Коммуникационная плата PCI Express DMA CIFX 70E-CO

Обзор продукта
CIFX 70E-CO — низкопрофильная PCI Express плата для ПК, обеспечивающая CANopen связь для ПК-автоматизации. Плата выполняет стек протоколов автономно и обменивается данными процесса с хостом через Dual-Port-Memory (DPM) или DMA, обеспечивая детерминированный и низколатентный доступ к данным. Архитектура на базе netX позволяет реализовывать протоколы на плате и использовать единые драйверы для семейства cifX.

Ключевые особенности

• Универсальная CANopen плата для ПК (Master или Slave)
• Единый интерфейс и драйверы для упрощённой интеграции
• Доступ к данным через Dual-Port-Memory (64 KB) или DMA
• Присвоение слота через поворотный переключатель (уникальный ID карты)
• Оптически изолированный интерфейс ISO-11898; D-Sub 9 контактов
• Рабочая температура до +65 °C (при заданном потоке воздуха)

Поддерживаемые протоколы

• CANopen Master
• CANopen Slave

Технические данные (фрагмент)

• Название продукта: CIFX 70E-CO
• Номер детали: 1259.500
• Краткое описание: Низкопрофильная PCI Express плата для CANopen (Master/Slave)
• Функция: Коммуникационный интерфейс (PCI Express) с CANopen
• Контроллер связи: netX 100
• Память: 8 MB SDRAM; 4 MB серийный Flash EPROM
• Питание: +3.3 V DC ±5 %; Типичный ток: 800 mA (при 3.3 V)
• Системный разъём: PCI Express (one lane)
• Доступ хоста: Dual-Port-Memory (64 KB) или DMA; Ширина данных: 32 bit
• Скорость передачи: 2 GBit/s
• Полевой интерфейс: ISO-11898, оптически изолирован; D-Sub 9 контактов (м)
• Изоляционное напряжение: 1000 V DC (тест 1 мин)
• Индикаторы: SYS и CAN статусные светодиоды
• Элемент управления: Поворотный переключатель для установки номера слота/ID карты
• Температура эксплуатации: 0 °C … +65 °C (при потоке воздуха 0.5 m/s во время измерения)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 %–95 % относительной влажности, без конденсации
• Габариты: 119 x 69 x 18.5 mm
• Программное обеспечение конфигурации: SYCON.net (master и slave); netX Configuration Tool (slave)
• Стандарты и сертификаты: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Области применения

• Управление промышленными станками и интеграция с ПЛК
• Автоматизация производства и системы управления движением
• Испытательные и измерительные системы, стенды
• Встраиваемая автоматизация на базе ПК и OEM-решения

Интеграция и инструменты
Семейство cifX предоставляет единые инструменты и драйверы (SYCON.net, netX Configuration Tool) для упрощения интеграции и возможности смены протокола через прошивку. Аппаратные опции: различные длины кабелей, M12-разъёмы, дополнительная NVRAM, варианты с расширенным диапазоном температур, двухканальные карты или отдалённые сетевые интерфейсы.
