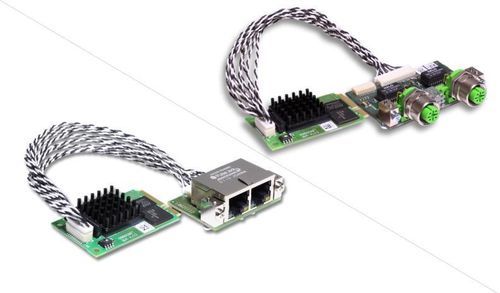

Коммуникационная плата PCI Express CIFX 90E-REF series

Обзор
Семейство плат cifX для ПК является единым стандартом, поддерживающим все системы Real-Time Ethernet и Fieldbus для ПК-автоматизации. Стек протоколов выполняется автономно на плате, а технологические данные обмениваются с хостом через Dual-Port Memory (DPM) или DMA. Все платы ПК используют один и тот же драйвер и инструменты независимо от протокола и форм-фактора карты. Технология netX позволяет реализовать все протоколы Real-Time Ethernet на одном аппаратном обеспечении и менять протокол загрузкой другой прошивки.

Ключевые особенности

• Универсальная PC-плата Real-Time Ethernet (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форм-факторов плат
• Простая интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port Memory (DPM) или прямой доступ к памяти (DMA)
• Включает отдельный сетевой интерфейс (15 см или 20 см) - опционно с разъемом M12

Расширенное описание
Семейство cifX предлагает многочисленные аппаратные опции: кабели разной длины, разъемы M12, дополнительную NVRAM, расширенный температурный диапазон, двухканальные платы или отдельные сетевые интерфейсы. Доступен широкий ассортимент драйверов устройств и бесплатный C-Toolkit. Постоянное расширение портфеля cifX включает новые стандарты, протоколы и форматы (например, M.2, mini PCIe half size, CC-Link IE Field) для удовлетворения требований рынка.

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Техническая таблица (фрагмент)
Название продукта: CIFX 90E-RE\F
Артикул: 1291.100
Краткое описание: cifX Mini PCI Express PC-плата для Real-Time Ethernet Master или Slave - с разъемом для Ethernet-кабеля для интерфейса сборки Ethernet (AIFX-RE)
Функция: Интерфейс связи с Mini PCI Express и Ethernet-интерфейсом
Контроллер связи: netX 100
Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
Питание: +3,3 V DC ±5%, Типичный ток: 800 mA (при 3,3 V)
Разъем: через шину Mini PCI Express (порт single-lane)
Доступ к данным: DPM или DMA (прямой доступ к памяти), начиная с ревизии оборудования A
Размер DPM: 64 KB, Ширина данных: 32 бит, Скорость шины: 33 MHz
Ethernet интерфейс: 10BASE-T/100BASE-TX с гальванической развязкой; разъем кабеля Ethernet X4 (JST BM20B-SRDS-G-TFC, шаг 1,0 мм) для подключения AIFX-RE
Индикаторы/LED: LED SYS (состояние системы)
Температурный диапазон эксплуатации: 0 °C ... +55 °C (при потоке воздуха 0,5 m/s); Температура хранения: -40 °C ... +85 °C
Влажность: 10% …95% относительная влажность, без конденсата; Высота эксплуатации: 0 m … 2000 m
Размеры: 51 mm x 30,2 ±0,1 mm x 11 mm; Крепление: разъем Mini PCI Express (3,3 V), X1/X2 = single-lane
Конфигурация: ПО SYCON.net и инструмент конфигурации netX
Соответствие: RoHS: Да; Сертификация UL: UL 508 (UL файл № E221530)
ЭМС: Маркировка CE и UKCA; излучения EN 55011; помехоустойчивость EN 61000-4-x и EN 61000-6-2 (промышленные среды)

Характеристики / технические спецификации

• Форм-фактор: Mini PCI Express (порт single-lane)
• Контроллер: netX 100
• Память: 8 MB SDRAM, 4 MB последовательный Flash EPROM
• Сетевой интерфейс: 10/100Base-TX с гальванической развязкой, разъем для AIFX-RE
• Доступ к данным хоста: Dual-Port Memory (DPM) или DMA
• Размер DPM: 64 KB, 32-битная шина данных
• Питание: +3,3 V DC ±5%, типич. потребление 800 mA
• Рабочая температура: 0 °C ... +55 °C (при достаточной вентиляции)
• Размеры: 51 x 30,2 x 11 mm
• Программное обеспечение конфигурации: SYCON.net; инструмент конфигурации netX
• Сертификации: RoHS, UL 508, EMC (CE/UKCA)
