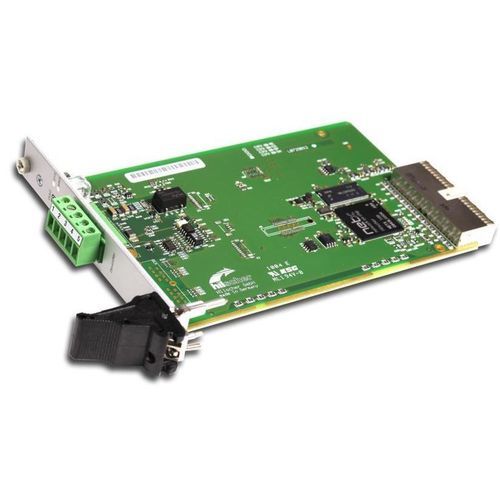

Carte CompactPCI полевая шина CIFX 80-DN

USBDeviceNet

Обзор продукта Семейство PC-карт cifX обеспечивает единый стандарт для Real-Time Ethernet и Fieldbus систем в PC-автоматизации. Протокольный стек выполняется автономно на карте, а технологические данные обмениваются с хостом через Dual-Port-память (DPM) или DMA (прямой доступ к памяти). Технология netX позволяет реализовывать несколько протоколов на одном аппаратном обеспечении путем смены прошивки. Аппаратные опции — различные длины кабеля, разъемы M-12, опционная NVRAM, расширенный температурный диапазон, 2-канальные карты или удаленные сетевые интерфейсы — позволяют оптимально настроить решение для конкретного применения.

Ключевые особенности

• Универсальная PC-карта DeviceNet, настраиваемая как Master или Slave
• Единый интерфейс пользователя для всех протоколов и форматов карт
• Широкая поддержка драйверов и бесплатный C-Toolkit для упрощенной интеграции
• Доступ к данным через Dual-Port-память (DPM) или DMA
• Диапазон рабочих температур до +70 °C (при потоке воздуха)

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (выдержка) Название продукта: CIFX 80-DN
Номер детали: 1280.510
Краткое описание: PC Card cifX Compact PCI DeviceNet Master или Slave
Функция: Интерфейс связи с Compact PCI и интерфейс DeviceNet
Контроллер связи - Тип: netX 100
Встроенная память - RAM: 8 MB SDRAM
Встроенная память - FLASH: 4 MB serial Flash EPROM
Питание - Напряжение питания: +3.3 V DC ±5 %
Питание - Максимальный ток (тип.): 650 mA (при 3.3 V)
Разъем: через шину Compact PCI
Системный интерфейс - Тип шины: Compact PCI
Доступ к данным: DPM или DMA (Direct Memory Access)
Объем Dual-Port памяти: 64 KB
Ширина данных: 32 bit
Частота передачи: 33 MHz
Коммуникационный интерфейс - Стандарт коммуникации: DeviceNet
Тип интерфейса: ISO-11898 в соответствии со спецификацией DeviceNet, оптически изолирован
Разъем (DeviceNet): COMBICON, male, 5-пиновый
Изоляционное напряжение: 1000 V DC (тест 1 минута)
Диагностический интерфейс - Тип: USB
Диагностический разъем: Mini B USB Plug, 5-пиновый
Индикаторы - LED: SYS (LED состояния системы), MNS (LED состояния сети модуля duo)
Допустимые условия окружающей среды - Диапазон рабочих температур: -20 °C ... +70 °C (поток воздуха при измерении: 0.5 m/s)
Диапазон температур хранения: -40 °C ... +85 °C
Влажность: 10 % … 95 % относительной влажности, без конденсации
Окружающая среда: Для соответствующего использования по UL устройство должно эксплуатироваться в среде загрязнения степени 2.
Высота над уровнем моря: 0 m … 2000 m
Устройство - Габариты (Д x Ш x В): 162.5 mm x 100 mm x 20 mm
Монтаж/Установка: слот Compact PCI (3.3 V)
Конфигурация: Программное обеспечение конфигурации для Master и Slave: SYCON.net; Конфигурационное ПО для Slave: netX Configuration Tool
Соответствие - RoHS: Да
UL сертификация: UL (устройство сертифицировано по UL 508) - UL файл: UL-File-Nr. E221530
Соответствие директивам ЭМС - Знак CE: Да; Знак UKCA: Да; Излучение: EN 55011 / EN BS 55011; Помехозащищенность: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Характеристики / технические характеристики

• Название продукта: CIFX 80-DN
• Номер детали: 1280.510
• Протокол: DeviceNet (Master или Slave)
• Контроллер: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Dual-Port память: 64 KB
• Ширина данных: 32 bit
• Шина хоста: Compact PCI (3.3 V), частота передачи 33 MHz
• Напряжение питания: +3.3 V DC ±5 %, типичный ток 650 mA
• Интерфейс DeviceNet: ISO-11898, оптически изолирован; разъем COMBICON male 5-пиновый
• Изоляционное напряжение: 1000 V DC (1 минута)
• Диагностика: разъем Mini B USB
• LED: SYS и MNS
• Рабочая температура: -20 °C до +70 °C (при потоке воздуха 0.5 m/s)
• Температура хранения: -40 °C до +85 °C
• Влажность: 10–95 % RH, без конденсации
• Габариты: 162.5 x 100 x 20 mm; монтаж в слот Compact PCI (3.3 V)
• Нормы/Сертификации: RoHS compliant; UL 508 (UL-File E221530); EMC: EN 55011, серия EN 61000, EN 61000-6-2
