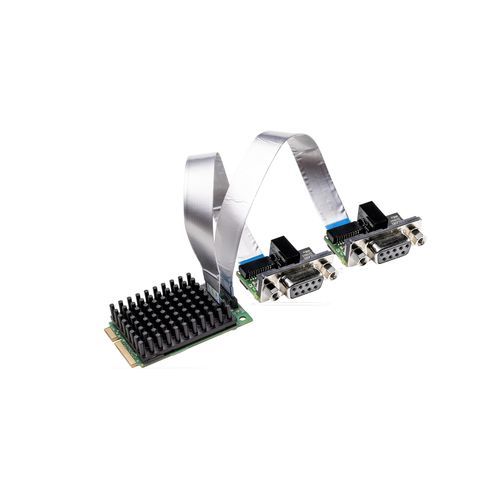

Коммуникационная плата PCI Express DMA CIFX 90E-2DPETF

с двойным выходом

Обзор
Семейство PC-карт cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Стек протоколов выполняется автономно на карте, а данные процесса обмениваются с хостом через Dual-Port Memory или DMA. Все карты cifX используют одинаковый драйвер и инструменты независимо от протокола и формата карты. Технология netX позволяет реализовать несколько протоколов Real-Time Ethernet на одном аппаратном решении, переключая прошивку.

Ключевые особенности

• Две интерфейсные линии PROFIBUS DP (Master или Slave) в одном слоте Mini PCI Express
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Упрощенная интеграция благодаря широкому ассортименту драйверов
• Доступ к данным через Dual-Port Memory или DMA
• В комплект входит отдельный сетевой интерфейс (кабель 15 см или 30 см)
• Расширенный диапазон рабочих температур до 70 °C

Расширенное описание
Различные аппаратные опции (разные длины кабеля, разъемы M12, дополнительная NVRAM, расширенные температурные интервалы, двухканальные карты, отдельные сетевые интерфейсы) позволяют адаптировать решение под задачу. Доступен широкий набор драйверов устройств и бесплатный C-Toolkit для интеграции.

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Варианты
Название продукта | Код продукта | Краткое описание
CIFX 90E-2DP\ET\F | 1293.414 | Плата Mini PCI Express 2-канальная - PROFIBUS DP/PROFIBUS DP
NXLIC-MASTER 2 LICENSES | 8212.000 | Две Master-лицензии
CIFX 90E-2DP\ET\F/30 | 1293.414/30 | Плата Mini PCI Express 2-канальная с расширенным температурным диапазоном, в комплекте кабель 30 см

Технические характеристики

• Форм-фактор: Mini PCI Express, двухканальная
• Протокол: PROFIBUS DP (Master или Slave)
• Доступ к данным: Dual-Port Memory или DMA
• Доступен отдельный сетевой интерфейс (кабели 15 см или 30 см)
• Аппаратные опции: дополнительная NVRAM, разъемы M12, различные длины кабеля
• Расширенный температурный диапазон: до 70 °C
• Единый интерфейс драйвера и инструменты для всей семьи cifX
• Основная модель / код продукта: 1293.414
• Семейство: cifX (технология netX для поддержки нескольких протоколов)
