Коммуникационная плата PCI Express DMA CIFX 90E-REETF series

с двойным выходомс процессором вход/выход

Заголовок

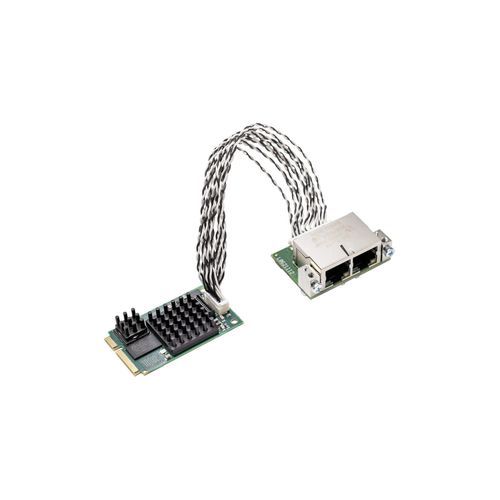

cifX Mini PCI Express плата для ПК с расширенным температурным диапазоном - Real-Time Ethernet

Основные моменты

• Универсальная PC-плата Real-Time Ethernet (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Простая интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port-Memory (DPM) или DMA
• Опционально: отдельный сетевой интерфейс (кабель 15 см или 20 см), опциональный разъём M12
• Работа в расширенном температурном диапазоне до +70 °C

Описание
Семейство ПК-плат cifX предоставляет единое решение, поддерживающее системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Стек протоколов выполняется автономно на плате, а данные процесса передаются с хоста через Dual-Port-Memory или DMA. Технология netX от Hilscher позволяет реализовать протоколы Real-Time Ethernet на единой аппаратной платформе; протокол связи можно изменить загрузкой другого прошивки. Общая платформа Hilscher обеспечивает использование одних и тех же драйверов и инструментов для всех карт cifX независимо от протокола или формата карты.
Много аппаратных опций: кабели разных длин, разъёмы M12, дополнительная NVRAM, расширенный температурный диапазон, двухканальные карты или отдельные сетевые интерфейсы. Также доступен широкий набор драйверов устройств и бесплатный C-Toolkit.
Портфель cifX постоянно обновляется новыми стандартами, протоколами и форматами для соответствия требованиям автоматизации на базе ПК.

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Характеристики / технические спецификации

• Название продукта: CIFX 90E-RE\\ET\\F
• Артикул: 1291.104
• Краткое описание: cifX Mini PCI Express PC-карта для Real-Time Ethernet Master или Slave - с разъёмом для Ethernet-кабеля для интерфейса сборки AIFX-RE
• Функция: коммуникационный интерфейс с Mini PCI Express и Ethernet-интерфейсом
• Контроллер связи: netX 100
• ОЗУ: 8 MB SDRAM
• FLASH-память: 4 MB последовательный Flash EPROM
• Питающее напряжение: +3,3 V DC ±5%
• Типичный максимальный ток: 800 mA (при 3,3 V)
• Питание: через шину Mini PCI Express
• Тип шины: Mini PCI Express, порт single-lane
• Доступ к данным: DPM или DMA
• Объём двухпортовой памяти: 64 KB
• Ширина данных: 32 bit
• Скорость шины: 33 MHz
• Интерфейс связи: Ethernet 10BASE-T/100BASE-TX, изолированный
• Ethernet-разъём: разъём для кабеля X4 (JST BM20B-SRDS-G-TFC, шаг 1,0 mm) для подключения интерфейса сборки AIFX-RE
• Индикатор: статусный светодиод SYS
• Диапазон рабочих температур: 0 °C … +70 °C (поток воздуха при измерении: 0,5 m/s)
• Диапазон температур хранения: -40 °C … +85 °C
• Влажность: относительная влажность 10% … 95%, без конденсации
• Рабочая высота: 0 m … 2000 m
• Габариты (Д x Ш x В): 51 mm x 30.2 ±0.1 mm x 12.5 mm
• Монтаж/установка: системный разъём Mini PCI Express (3,3 V), X1/X2 = single-lane
• Программное обеспечение конфигурации (master и slave): SYCON.net
• Инструмент настройки Slave: netX configuration tool
• Соответствие: RoHS: Да
• Маркировка и ЭМС: знак CE: Да; знак UKCA: Да; Эмиссия: EN 55011 / EN BS 55011; Помехоустойчивость: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Промышленная среда: EN 61000-6-2
