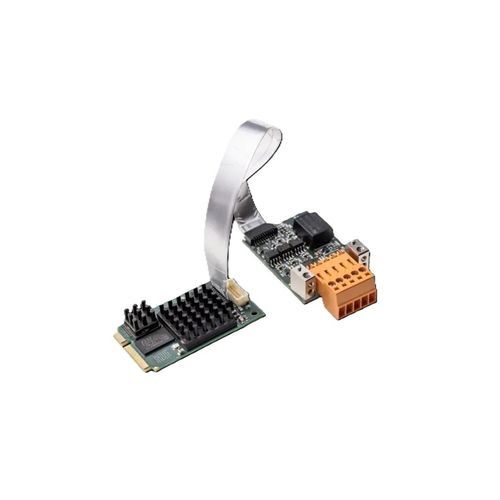

Коммуникационная плата PCI Express DMA CIFX 90E-CCETF

Обзор
Семейство плат PC cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на плате; данные процесса обмениваются с хостом через Dual-Port-Memory или DMA. Все карты cifX используют один и тот же драйвер и инструменты независимо от протокола и формата карты. Технология netX позволяет реализовать различные протоколы Real-Time Ethernet на одном аппаратном обеспечении; протокол можно изменить загрузкой другого прошивочного образа.

Ключевые особенности

• PC-плата Slave CC-Link V2.0 и V1.1
• Единый интерфейс пользователя для всех протоколов и форматов плат
• Упрощенная интеграция благодаря широкому выбору драйверов
• Доступ к данным через Dual-Port-Memory или DMA (прямой доступ к памяти)
• Опция отдельного сетевого интерфейса (кабель доступен длиной 15 см или 30 см)
• Спроектирована для работы в расширенном температурном диапазоне до 60 °C

Варианты / Таблица
Название продукта | Код продукта | Краткое описание
CIFX 90E-CC\ET\F | 1291.744 | PC-плата для расширенного температурного диапазона Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Mini PCI Express CC-Link PC-плата для расширенного температурного диапазона с кабелем 30 см

Поддерживаемый протокол

• CC-Link Slave

Характеристики / Технические спецификации

• Форм-фактор: Mini PCI Express (mini-PCIe)
• Функция: PC-карта связи для приложений автоматизации на базе ПК
• Протокол: CC-Link (Slave V2.0 и V1.1)
• Протокольный стек выполняется на плате (автономно)
• Интерфейс с хостом: Dual-Port-Memory или DMA (прямой доступ к памяти)
• Отдельный сетевой интерфейс: опционально, длина кабеля 15 см или 30 см
• Расширенный температурный диапазон: рассчитана на работу до 60 °C
• Доступные аппаратные опции: различные длины кабелей, разъемы M12, дополнительная NVRAM, 2-канальные платы, отдельные сетевые интерфейсы
• Программная поддержка: широкий набор драйверов устройств и бесплатный C-Toolkit
• Семейство cifX: совместимость с другими форм-факторами и протоколами (например, M.2, mini PCIe half size, CC-Link IE Field в связанных продуктах)
• Варианты продукта (коды): 1291.744 и 1291.744/30 (вариант с кабелем 30 см)
