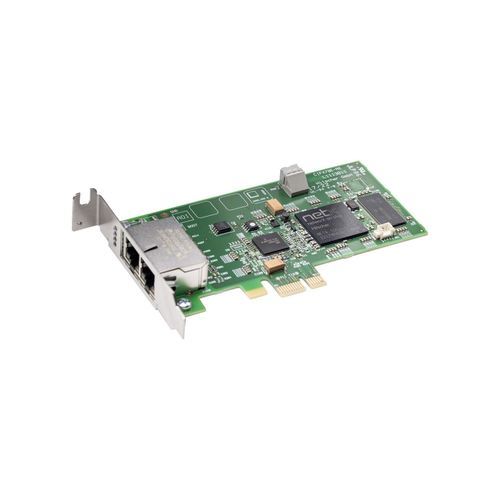

Цифровая коммуникационная плата PCI Express CIFX 70E-RE

DMAс двойным выходомс процессором вход/выход

Обзор
Семейство PCI-карт cifX обеспечивает единый стандарт для ПК-автоматизации и поддерживает все системы Real-Time Ethernet и полевые шины. Протокольный стек выполняется автономно на карте, обмен данными с хостом осуществляется через Dual-Port-Memory (DPM) или DMA. Технология netX от Hilscher позволяет реализовывать несколько протоколов Real-Time Ethernet на одной аппаратной платформе; смена протокола выполняется загрузкой другой прошивки. Аппаратные опции включают разъёмы M12, дополнительную NVRAM, расширенный температурный диапазон, двухканальные варианты и удалённые сетевые интерфейсы. Для интеграции доступен широкий набор драйверов и бесплатный C-Toolkit.

Ключевые особенности

• Универсальная Real-Time Ethernet ПК-карта (Master или Slave)
• Единый интерфейс пользователя для всех протоколов и форматов карт
• Широкая поддержка драйверов для упрощения интеграции
• Доступ к данным через Dual-Port-Memory (DPM) или DMA
• Уникальный номер слота, задаваемый вращающимся переключателем
• Работа при температуре до +65 °C (опция расширенного диапазона)

Поддерживаемые протоколы

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Технические характеристики

• Название продукта: CIFX 70E-RE
• Номер детали: 1259.100
• Описание: cifX низкопрофильная PCI Express ПК-карта, Real-Time Ethernet Master или Slave
• Функция: интерфейс связи с PCI Express и Ethernet
• Контроллер связи: netX 100
• Встроенная RAM: 8 MB SDRAM
• Встроенная FLASH: 4 MB серийный Flash EPROM
• Напряжение питания: +3.3 V DC ±5%
• Типичный ток: 800 mA (при 3.3 V)
• Разъём: через шину PCI Express
• Тип шины: PCI Express x1 (One Lane)
• Доступ к данным: DPM или DMA
• Размер Dual-Port-Memory: 64 KB
• Ширина данных: 32 бит
• Скорость передачи: 2 GBit/s
• Ethernet стандарт: 10BASE-T / 100BASE-TX (изолирован)
• Ethernet порты: 2 x RJ45
• Изоляционное напряжение: 1000 V DC (тест 1 мин)
• Светодиоды: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Органы управления: вращающийся переключатель для номера слота (ID карты)
• Рабочая температура: 0 °C … +65 °C (поток воздуха 0.5 m/s при измерении)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % – 95 % относительной влажности, без конденсации
• Высота: 0 m – 2000 m
• Габариты (Д x Ш x В): 119 mm x 69 mm x 18.5 mm
• Программное обеспечение конфигурации: SYCON.net (master/slave), netX Configuration Tool (slave)
• RoHS: Да
• UL: Сертифицировано по UL 508 (UL-File-Nr. E221530)
• Соответствие: CE, UKCA
• ЭМС / Стандарты: EN 55011; Помехоустойчивость: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
