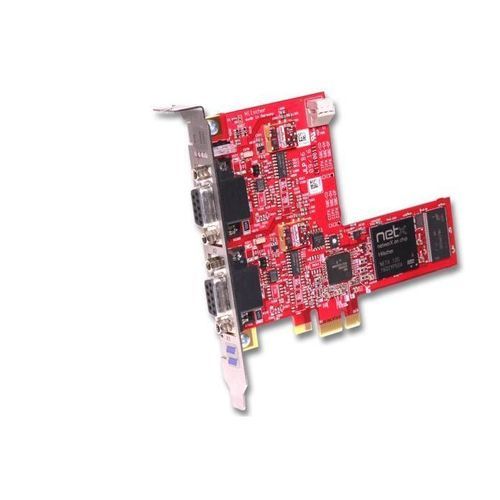

Цифровая коммуникационная плата PCI Express CIFX 50E-2DP

с двойным выходомс процессором вход/выход

Обзор продукта
CIFX 50E-2DP — это двухканальная PCI Express плата для ПК для PROFIBUS DP (ведущий или ведомый), обеспечивающая детерминированную связь для ПК‑базированной автоматики. Семейство карт cifX выполняет стек протоколов автономно на плате и обменивается технологическими данными с хостом через Dual‑Port‑Memory (DPM) или DMA. Технология netX от Hilscher позволяет поддерживать несколько протоколов Real‑Time Ethernet и полевых шин путем смены прошивки.

Ключевые преимущества

• Две интерфейсные линии PROFIBUS DP (настраиваются как ведущий или ведомый) в одном слоте PCI Express
• Единый интерфейс пользователя и инструменты для всех протоколов и форматов плат
• Широкая поддержка драйверов и инструментов для простой интеграции (включая C‑Toolkit)
• Доступ к данным через Dual‑Port‑Memory (DPM) или прямой доступ к памяти (DMA)
• Уникальное присвоение номера слота посредством поворотного переключателя
• Расширенный диапазон рабочих температур до +70 °C (при указанных условиях)

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические данные (выбранные значения)
Название продукта: CIFX 50E-2DP
Номер детали: 1253.410
Краткое описание: PCI Express плата cifX, 2 канала PROFIBUS DP, ведущий или ведомый
Функция: Коммуникационный интерфейс с PCI Express и 2 × PROFIBUS интерфейсами
Контроллер связи: netX 100
Встроенная память - RAM: 8 MB SDRAM
Встроенная память - FLASH: 4 MB serial Flash EPROM
Системный интерфейс - тип шины: PCI Express, One Lane Port (x1)
Скорость передачи: 2 GBit/s
Доступ к данным: DPM или DMA (Direct Memory Access)
Ширина данных: 32 bit
Коммуникационный интерфейс - стандарт: PROFIBUS (RS-485, с гальванической изоляцией)
Изоляционное напряжение: 1000 V DC (тест 1 минута)
Разъем: D-Sub, гнездо, 9 контактов (×2)
Питание - напряжение: +3.3 V DC ±5 %
Питание - типичный ток при 3.3 V: 840 mA
Индикаторы: SYS (системный LED); COM0 и COM1 (двоичный LED)
Элемент управления: Поворотный переключатель для назначения номера слота (ID платы)
Рабочий температурный диапазон: -20 °C … +70 °C (измерение при потоке воздуха 0.5 m/s)
Диапазон температур хранения: -40 °C … +85 °C
Влажность: 10 % … 95 % относительная влажность, без конденсации
Высота над уровнем моря: 0 m … 2000 m
Габариты устройства (Д × Ш × В): 120 mm × 94.5 mm × 18.5 mm
Монтаж: слот PCI Express x1 (3.3 V)
Соответствия: RoHS: Да; CE: Да; UKCA: Да; Сертификация UL: UL 508 (UL-File-Nr. E221530)
Программное обеспечение для конфигурации: SYCON.net

Характеристики / технические спецификации

• Модель: CIFX 50E-2DP
• Номер детали: 1253.410
• Протокольные каналы: 2 × PROFIBUS DP (ведущий или ведомый)
• Контроллер: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• Интерфейс хоста: PCI Express x1 (3.3 V), 2 GBit/s
• Доступ к данным: Dual‑Port‑Memory (DPM) или DMA
• Электрический интерфейс: изолированный RS‑485; изоляция 1000 V DC
• Разъемы: 2 × D‑Sub 9‑pin (гнездо)
• Питание: +3.3 V DC ±5 %, типичный ток 840 mA
• Индикаторы: LEDs SYS, COM0, COM1
• Рабочая температура: -20 °C до +70 °C (при указанном потоке воздуха)
• Габариты: 120 × 94.5 × 18.5 mm; монтаж в слот PCIe x1
• Подтверждения: CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
