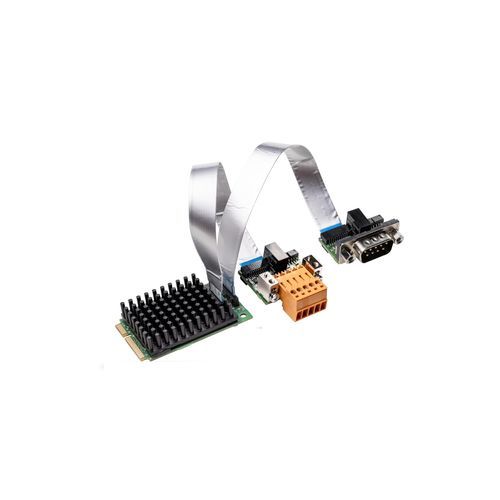

Коммуникационная плата PCI Express DMA CIFX 90E-2CODNETF

Обзор продукта
CIFX 90E-2CO\DN\ET\F — это 2-канальная плата Mini PCI Express для ПК-автоматизации. Она предоставляет по одному интерфейсу CANopen и DeviceNet, каждый из которых может быть настроен как Master или Slave. Протокольный стек работает автономно на плате (прошивка netX) и обменивается технологическими данными с хостом через Dual-Port-Memory или Direct Memory Access (DMA). Единый драйвер и набор инструментов Hilscher cifX обеспечивают одинаковую интеграцию для всех протоколов и форматов плат. Аппаратные опции включают отъёмные сетевые интерфейсы (кабель 15 см или 30 см), разъёмы M12, опциональную NVRAM и варианты для расширенного температурного диапазона до 70 °C.

Ключевые особенности

• Один интерфейс CANopen и один интерфейс DeviceNet (настраиваются как Master или Slave) в одном слоте Mini PCI Express
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Упрощённая интеграция благодаря широкому набору драйверов и бесплатному C-Toolkit
• Доступ к данным через Dual-Port-Memory или Direct Memory Access (DMA)
• Доступен отъёмный сетевой интерфейс (кабель 15 см или 30 см)
• Варианты для расширенного рабочего температурного диапазона до 70 °C
• Возможность смены протокола путём загрузки другой прошивки netX

Поддерживаемые протоколы

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Информация для заказа
Название продукта | Номер детали | Краткое описание
CIFX 90E-2CO\DN\ET\F | 1293.574 | 2-канальная плата Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 ЛИЦЕНЗИИ | 8212.000 | Две Master-лицензии
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | 2-канальная плата Mini PCI Express - CANopen/CANopen для расширенного температурного диапазона, включая кабель 30 см

Технические характеристики

• Форм-фактор: Mini PCI Express (плата half size)
• Каналы: 2 канала
• Интерфейсы fieldbus: 1 x CANopen и 1 x DeviceNet (Master или Slave)
• Интерфейс хоста: Dual-Port-Memory или Direct Memory Access (DMA)
• Сетевой интерфейс: отъёмный сетевой интерфейс (опции кабеля 15 см / 30 см)
• Температура: варианты для расширенного рабочего температурного диапазона (до 70 °C)
• Прошивка: выбор протокола загрузкой различной прошивки netX
• Программное обеспечение: единый драйвер Hilscher cifX и инструменты; доступен C-Toolkit
• Аппаратные опции: разъёмы M12, опциональная NVRAM, варианты с/без радиатора и 2-канальные модели
• Типичные ссылки для заказа: 1293.574 и варианты (см. информацию для заказа)
