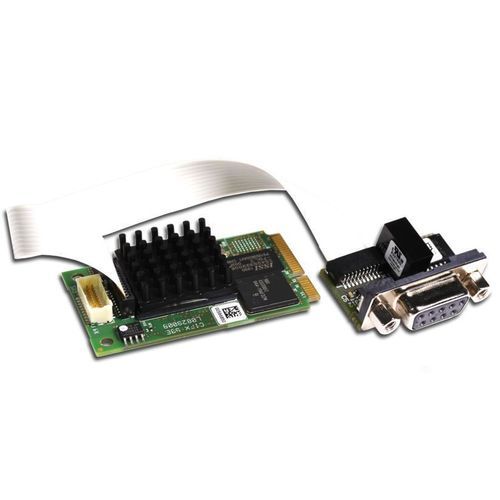

Коммуникационная плата PCI Express с процессором вход/выход CIFX 90E-DPF

Обзор
Семейство PC-карт cifX представляет собой единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для PC-ориентированной автоматизации. Стек протоколов выполняется автономно на PC-карте, а данные процесса обмениваются с хостом через Dual-Port Memory (DPM) или DMA. Все PC-карты используют один и тот же драйвер и инструменты в рамках стратегии платформы Hilscher. Технология netX позволяет реализовать несколько протоколов Real-Time Ethernet на одном аппаратном обеспечении; протоколы меняются путем загрузки другого firmware. Доступны различные аппаратные опции (разные длины кабеля, разъемы M12, дополнительная NVRAM, расширенный температурный диапазон, 2-канальные карты, отдаленные сетевые интерфейсы). Предоставляется широкий набор драйверов устройств и бесплатный C-Toolkit.

Ключевые особенности

• Универсальная PC-карта PROFIBUS DP (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Простая интеграция за счет большого выбора драйверов
• Доступ к данным через Dual-Port Memory (DPM) или Direct Memory Access (DMA)
• Включает отдаленный сетевой интерфейс (15 см или 30 см)

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические данные (таблица)
Наименование продукта: CIFX 90E-DP\F
Номер детали: 1291.410
Краткое описание: PC Card cifX Mini PCI Express PROFIBUS DP Master или Slave или устройство PROFIBUS MPI - с кабельным разъемом fieldbus для подключения PROFIBUS Assembly Interface (AIFX-DP)
Функция: коммуникационный интерфейс с Mini PCI Express и PROFIBUS интерфейсом
Тип контроллера связи: netX 100
ОЗУ: 8 MB SDRAM
FLASH: 4 MB последовательный Flash EPROM
Напряжение питания: +3.3 V DC ±5 %
Максимальный ток (тип.): 600 mA (при 3.3 V)
Разъем: через шину Mini PCI Express
Тип шины: Mini PCI Express, однонешелевой порт (One Lane Port)
Доступ к данным: DPM или DMA (Direct Memory Access), с аппаратной ревизии A
Размер Dual-Port памяти: 64 KB
Ширина данных: 32 бит
Тактовая частота шины: 33 MHz
Стандарт связи: PROFIBUS
Тип интерфейса: RS-485, изолированный
Разъем (fieldbus): кабельный коннектор Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), шаг 1,0 мм) для подключения PROFIBUS Assembly Interface AIFX-DP
Индикаторы: светодиод SYS (индикатор состояния системы)
Рабочая температура: 0 °C ... +55 °C (поток воздуха при измерении: 0,5 m/s)
Температура хранения: -40 °C ... +85 °C
Влажность: 10 % … 95 % относительной влажности, без конденсации
Окружающая среда (UL): Для соответствия UL устройство должно эксплуатироваться в среде степени загрязнения 2
Высота над уровнем моря: 0 m … 2000 m
Габариты (Д x Ш x В): 51 mm x 30.2 +/- 0.1 mm x 11 mm
Монтаж/Установка: PCI Express Mini System Connector (3.3 V), X1/X2 = One-Lane
Программное обеспечение конфигурации (master/slave): SYCON.net
Программное обеспечение конфигурации (slave): netX Configuration Tool
Соответствие: RoHS = Yes
UL сертификация: UL 508 (UL-File-Nr. E221530)
EMC / CE / UKCA: CE = Yes, UKCA = Yes; Излучение: EN 55011 / EN BS 55011; Помехозащищенность: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Общий стандарт: EN 61000-6-2 (промышленные среды)

Технические характеристики

• Модель: CIFX 90E-DP\F (Mini PCI Express)
• Номер детали: 1291.410
• Fieldbus: PROFIBUS DP (Master или Slave)
• Контроллер связи: netX 100
• Память: 8 MB SDRAM, 4 MB серийный Flash
• Интерфейс хоста: Mini PCI Express, One-Lane, 33 MHz, 32-битная шина данных
• Обмен данными: Dual-Port Memory (64 KB) или DMA
• Питание: 3.3 V DC ±5 %, тип. 600 mA
• Физические размеры: 51 x 30.2 x 11 mm (Mini PCIe)
• Рабочая температура: 0 °C до +55 °C; хранение -40 °C до +85 °C
• Изолированный RS-485 PROFIBUS интерфейс (разъем через AIFX-DP)
• Инструменты конфигурации: SYCON.net и netX Configuration Tool
• Одобрения UL и EMC: UL 508 (E221530), соответствует CE/UKCA
