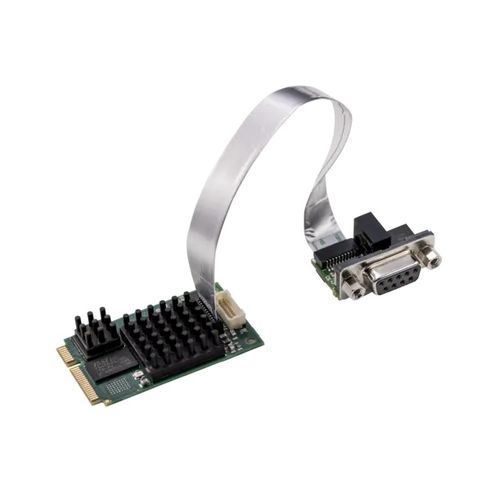

Коммуникационная плата PCI Express DMA CIFX 90E-DP\ET\F

с процессором вход/выход

Обзор
Семейство плат cifX для ПК — это единый стандарт, поддерживающий системы Real-Time Ethernet и Fieldbus для автоматизации на базе ПК. Протокольный стек выполняется автономно на плате, а обмен данными с хостом осуществляется через Dual-Port-Memory (DPM) или DMA. Платы используют одну и ту же платформенную стратегию, одни и те же драйверы и инструменты; функциональность протокола можно изменить загрузкой другой прошивки.

Ключевые особенности

• Универсальная Mini PCI Express плата PROFIBUS DP (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форматов плат
• Простая интеграция благодаря большому выбору драйверов
• Доступ к данным через Dual-Port-Memory (DPM) или прямой доступ к памяти (DMA)
• Отдельный сетевой интерфейс доступен опционно (15 см или 30 см)
• Расширенный диапазон рабочих температур до +70 °C (при потоке воздуха 0,5 м/с)

Подробности
Плата доступна с многочисленными аппаратными опциями (кабели разной длины, разъёмы M12, дополнительная NVRAM, 2-канальные варианты, отдельные сетевые интерфейсы) для адаптации к применению. Поставляется бесплатный C-Toolkit и широкий набор драйверов устройств. Технология netX позволяет реализовывать разные протоколы Real-Time Ethernet на одном оборудовании.

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические характеристики / спецификации

• Наименование продукта: CIFX 90E-DP\ET\F
• Артикул (код): 1291.414
• Краткое описание: cifX Mini PCI Express PROFIBUS DP плата Master или Slave / устройство PROFIBUS MPI с разъёмом для кабеля fieldbus для интерфейса сборки PROFIBUS (AIFX-DP)
• Функция: коммуникационный интерфейс Mini PCI Express с PROFIBUS
• Контроллер связи (тип): netX 100
• SDRAM: 8 MB
• Flash: 4 MB последовательный Flash EPROM
• Напряжение питания: +3,3 V DC ±5%
• Максимальный ток (типичный): 600 mA (при 3,3 V)
• Штекер шины: через шину Mini PCI Express
• Тип шины: Mini PCI Express, single-lane порт
• Доступ к данным: DPM или DMA (прямой доступ к памяти)
• Размер Dual-Port-Memory: 64 KB
• Разрядность данных: 32 bit
• Скорость передачи (шина): 33 MHz
• Стандарт связи: PROFIBUS
• Тип интерфейса PROFIBUS: RS-485, изолированный
• Разъём fieldbus: разъём для кабеля Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), шаг 1,0 mm) для подключения интерфейса сборки PROFIBUS AIFX-DP
• Индикация/LED: SYS индикатор состояния
• Диапазон рабочих температур: -20 °C ... +70 °C (измерено при потоке воздуха 0,5 m/s)
• Диапазон температур хранения: -40 °C ... +85 °C
• Влажность: относительная влажность 10% … 95%, без конденсации
• Рабочая высота над уровнем моря: 0 m … 2000 m
• Размеры (Д x Ш x В): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Монтаж/установка: системный разъём Mini PCI Express (3,3 V), X1/X2 = single-lane
• ПО конфигурации (master/slave): SYCON.net
• Инструмент конфигурации для slave: инструмент конфигурации netX
• Соответствие RoHS: Да
• Маркировка EMC: CE: Да; UKCA: Да
• Эмиссии: EN 55011 / EN BS 55011
• Устойчивость к помехам: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; EN 61000-6-2 (для промышленных сред)
• Связанные продукты/варианты: вариант с кабелем 30 см: CIFX 90E-DP\ET\F/30 (код 1291.414/30)
• Доступна лицензия master: NXLIC-MASTER (код 8211.000)
