Carte CompactPCI полевая шина CIFX 80-DP

USBRS-485PROFIBUS DP

Название продукта

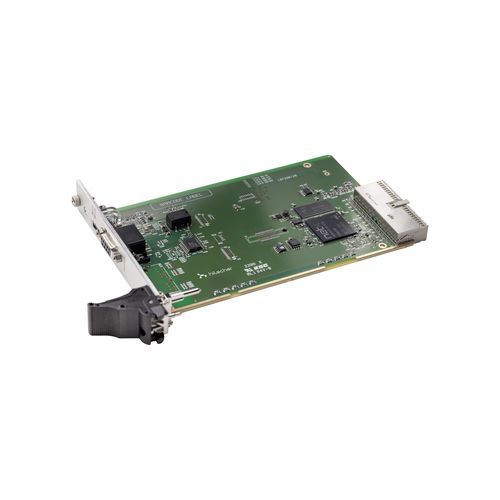

CIFX 80-DP — это CompactPCI PC-карта для PROFIBUS DP, обеспечивающая обмен в реальном времени для автоматизации на базе ПК (может быть сконфигурирована как Master или Slave). Карта использует технологию netX от Hilscher и автономно выполняет стек протоколов.

Обзор
Семейство PC-карт cifX представляет собой единый стандарт для поддержки Real-Time Ethernet и полевых шин в PC-автоматизации. Стек протоколов выполняется на карте, данные процесса обмениваются с хостом через Dual-Port Memory (DPM) или DMA. Все карты cifX используют одинаковые драйверы и инструменты; смена протокола возможна загрузкой другого прошивалья. Различные аппаратные опции и программные инструменты (драйверы устройств, C-Toolkit, SYCON.net) обеспечивают гибкую интеграцию в промышленной среде.

Ключевые особенности

• Универсальная PROFIBUS DP CompactPCI PC-карта (Master или Slave)
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Простая интеграция благодаря широкому набору драйверов
• Доступ к данным через Dual-Port Memory или Direct Memory Access
• Диапазон рабочих температур до +70 °C

Поддерживаемые протоколы

• PROFIBUS DP Master
• PROFIBUS DP Slave

Технические характеристики

• Название продукта: CIFX 80-DP
• Номер детали: 1280.410
• Краткое описание: CIFX CompactPCI PC-карта для PROFIBUS DP (Master или Slave) / устройство PROFIBUS MPI
• Функция: Интерфейс связи для CompactPCI и PROFIBUS
• Контроллер связи: netX 100 (Hilscher)
• ОЗУ: 8 MB SDRAM
• FLASH: 4 MB последовательный Flash EPROM
• Напряжение питания: +3,3 V DC ±5 %
• Максимальный ток (тип.): 650 mA (при 3,3 V)
• Питание: через шину CompactPCI
• Тип шины: CompactPCI
• Доступ к данным: DPM или DMA
• Размер Dual-Port Memory: 64 KB
• Ширина данных: 32 бит
• Частота передачи шины: 33 MHz
• Стандарт связи: PROFIBUS
• Тип интерфейса: изолированный RS-485
• Разъем PROFIBUS: D-Sub гнездо, 9 контактів
• Изоляционное напряжение: 1000 V DC (тест 1 мин)
• Диагностический интерфейс: USB (Mini B, 5-pin)
• Светодиоды: SYS (система), COM (связь, дуо-LED)
• Рабочая температура: -20 °C … +70 °C (при воздушном потоке 0,5 м/с)
• Температура хранения: -40 °C … +85 °C
• Влажность: 10 % … 95 % отн. влажности, без конденсации
• Окружающая среда (UL): класс загрязнения 2 для соответствия UL
• Высота над уровнем моря: 0 m … 2000 m
• Габариты (Д x Ш x В): 162,5 mm x 100 mm x 20 mm
• Крепление: слот CompactPCI (3,3 V)
• Конфигурационное ПО: SYCON.net (master и slave), netX Configuration Tool (slave)
• RoHS: Да
• Сертификация UL: UL 508 (UL-File-Nr. E221530)
• CE: Да
• UKCA: Да
• Нормы по электромагнитным помехам: EN 55011 / EN BS 55011
• Нормы помехоустойчивости: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 и EN 61000-6-2 (промышленные)
