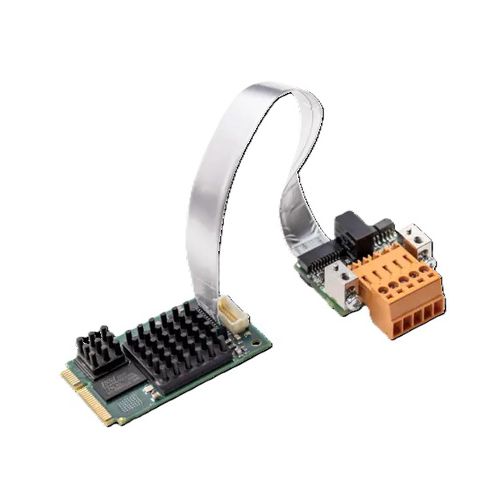

Коммуникационная плата PCI DMA CIFX 90E-DNETF

Обзор продукта
Семейство PC-карт cifX представляет собой унифицированную платформу, поддерживающую системы Real-Time Ethernet и Fieldbus для ПК‑основанной автоматизации. Протокольный стек выполняется автономно на PC‑карте, а прикладные данные обмениваются с хостом через Dual-Port-Memory (DPM) или DMA. Все PC‑карты используют один и тот же драйвер и инструменты независимо от протокола и формата карты. Технология Hilscher netX обеспечивает поддержку нескольких Real-Time Ethernet протоколов на одной аппаратной платформе; смена протокола выполняется загрузкой другого прошивальщика (firmware).

Ключевые особенности

• Универсальная DeviceNet PC‑карта (ведущий или ведомый)
• Единый пользовательский интерфейс для всех протоколов и форматов карт
• Лёгкая интеграция благодаря широкому набору драйверов
• Доступ к данным через двухпортовую память (DPM) или прямой доступ к памяти (DMA)
• В комплекте съёмный сетевой интерфейс (15 см или 30 см)
• Расширенный диапазон рабочих температур до +70 °C

Поддерживаемые протоколы

• DeviceNet Master
• DeviceNet Slave

Технические данные (кратко)
Наименование продукта: CIFX 90E-DN\ET\F
Номер детали: 1291.514
Краткое описание: PC Card cifX Mini PCI Express DeviceNet Master or Slave - с разъёмом кабеля fieldbus для DeviceNet assembly interface (AIFX-DN)
Функция: Коммуникационный интерфейс с Mini PCI Express и DeviceNet интерфейсом
Тип контроллера связи: netX 100
Встроенная память: 8 MB SDRAM; 4 MB последовательный Flash EPROM
Питание: +3.3 V DC ±5 % (типический ток 600 mA при 3.3 V)
Разъём: через шину Mini PCI Express
Системный интерфейс: Mini PCI Express, однополосный порт (X1)
Доступ к данным: DPM или DMA; объём двухпортовой памяти: 64 KB; Разрядность данных: 32 bit; Тактовая частота передачи: 33 MHz
Стандарт связи: DeviceNet; Тип интерфейса: ISO-11898 в соответствии со спецификацией DeviceNet, оптически развязан; Разъём: Cable Connector Fieldbus X3 (для подключения AIFX-DN)
Индикаторы: LED SYS (системный индикатор)
Допустимые условия окружающей среды: Температура эксплуатации -20 °C ... +70 °C (поток воздуха при измерении: 0,5 m/s); Температура хранения -40 °C ... +85 °C; Влажность 10 % … 95 % относительная (без конденсации); Высота над уровнем моря 0 m … 2000 m
Габариты (Д x Ш x В): 51 mm x 30.2 +/- 0.1 mm x 12.5 mm
Крепление/установка: PCI Express Mini System Connector (3.3 V), X1/X2 = One-Lane
Программное обеспечение конфигурации: SYCON.net (master & slave); netX Configuration Tool (slave)
Соответствие: RoHS: Да; CE и UKCA: Да
ЭМС / Помехоустойчивость: Соответствует EN 55011, EN 61000-4-2/3/4/5/6/8 и EN 61000-6-2 (промышленные среды)
