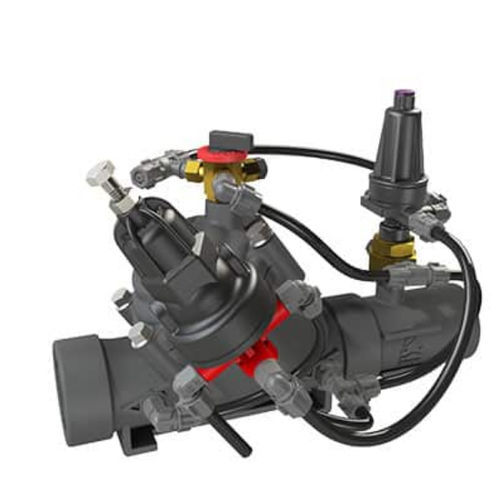

Мембранный клапан IR-172-50-3W-Xt

с гидравлическим приводомдля регуляциипилотный

Обзор продукта
Клапан контроля расхода и понижения давления BERMAD IR-172-50-3W-XZt — гидравлически приводимый, диафрагменный управляющий клапан, разработанный для ограничения потребности системы до заданного максимума, поддержания постоянного понижения давления вниз по потоку и срабатывания по гидравлическому командному сигналу. Оптимизирован для орошения и полевых распределительных систем.

Ключевые характеристики

• Гидравлическое управление расходом, приводимое давлением в магистрали, ограничивает скорость заполнения и предотвращает чрезмерный спрос потребителей
• Поддерживает заданное пониженное давление на выходе для стабильной работы оросительных сетей
• Регулируемый гидромеханический расходный пилот типа «лопасть» без дополнительной потери напора
• Простая настройка расхода и давления в широком диапазоне

Конструкция и материалы

• Инжиниринговый композит для промышленной прочности в сельскохозяйственной среде
• Адаптируется на месте к широкому набору присоединений
• Устойчивость к химикатам и кавитации обеспечивает длительный срок службы

Корпус клапана hYflow 'Y'

• Дизайн "Look Through" для минимального сопротивления
• Очень высокая пропускная способность при низкой потере давления — подходит для магистралей и фильтрационных станций

Унитарная мембрана Flexible Super Travel (FST) и направляемый шток

• Точная и стабильная регулировка с плавным закрытием
• Требует низкого давления привода
• Предотвращает эрозию и деформацию мембраны для надежной работы в поле
• Простая встраиваемая инспекция и обслуживание для минимизации простоев

Типичные применения

• Контроль заполнения магистралей в системах орошения
• Системы понижения давления в распределительных сетях
• Множественные независимые потребительские системы и ответвления
• Системы со сменным входным давлением
• Механизированные системы орошения и центральные поворотные системы
• Фильтрационные станции и промывочные линии

Дополнительные функции / опции

• M: Ограничитель расхода (кроме размеров 4"L, 6"R)
• 5: Пластиковая точка тестирования
• V3: Патрубки Victaulic PVC 3"
• V4: Патрубки Victaulic PVC 4"

Технические характеристики

• Модель: IR-172-50-3W-XZt
• Серия: 100 Series
• Принцип работы: Гидравлически приводимый, диафрагменный управляющий клапан
• Типы управления: 3-ходовое управление; дистанционное гидравлическое управление; ручной селектор
• Пилот расхода: Регулируемый гидромеханический пилот типа «лопасть» (без дополнительной потери напора)
• Корпус клапана: hYflow 'Y' "Look Through" дизайн для высокой пропускной способности и низкой потери давления
• Мембрана: Унитарная Flexible Super Travel (FST) мембрана с направляемым штоком
• Материалы: Инжиниринговый композит — устойчив к химикатам и кавитации
• Основные применения: Полевая контрольная головка орошения, механизированное орошение, фильтрационные станции
• Внутренний артикул / штрихкод: 127455
