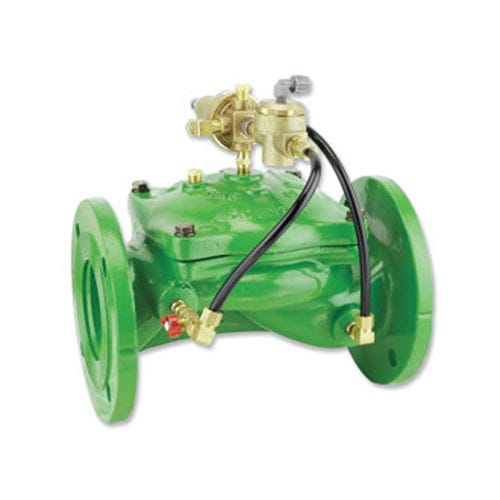

Мембранный клапан IR-430-50-R

с гидравлическим приводомдля регулировкидля дизеля

Обзор
Клапан поддержания давления BERMAD IR-430-50-2W-R — гидравлически управляемый регулирующий клапан с диафрагменным приводом, который поддерживает заранее заданное минимальное давление на входе (вверх по потоку) независимо от колебаний расхода или изменений давления внизу по потоку. Открывается или закрывается по удалённой командe давления и при установке в обходном режиме сбрасывает избыточное давление в магистрали.

Гидравлическое управление давлением

• Приводится в действие давлением магистрали, гидравлическое управление On/Off
• Поддерживает подачу давления и управляет заполнением системы
• Сбрасывает избыточное давление для защиты насоса и компонентов системы

Современная гидроэффективная конструкция корпуса

• Непрерывный поток без препятствий для снижения турбулентности
• Одна подвижная деталь для упрощённой надёжности
• Высокая пропускная способность, пригодна для орошения и насосных станций

Полностью поддерживаемая и уравновешенная диафрагма

• Требует низкого давления срабатывания
• Отличная регулировка при малых расходах
• Постепенное ограничение закрытия препятствует гидроударам
• Предотвращает деформацию диафрагмы для продления срока службы

Удобная конструкция

• Простая настройка давления и ввод в эксплуатацию
• Удобная встраиваемая проверка и техническое обслуживание

Типичные области применения

• Автоматизированные системы орошения и полевые распределительные узлы
• Приоритизация зон давления в распределительных сетях
• Контроль заполнения линий и предотвращение их опорожнения
• Оросительные машины, насосные станции и распределительные центры
• Системы орошения с низким давлением подачи

Дополнительные особенности

• F: Крупный фильтр управления
• I: Сборка индикатора положения
• M: Шток расхода / опция механического запирания

Технические характеристики

• Модель: IR-430-50-2W-R
• Серия: 400 Series
• Бренд: BERMAD
• Тип продукта: Клапан поддержания давления
• Привод: Гидравлический, с диафрагменным приводом
• Управление: 2‑ходовое управление; гидравлическое дистанционное управление
• Конструкция: Гидроэффективный корпус типа «глобус» с непрепятствованным потоком и одной подвижной деталью
• Диафрагма: Полностью поддерживаемая и уравновешенная для низкого давления срабатывания и хорошей регулировки при низких расходах
• Типичный сегмент: Орошение, насосное хозяйство и распределение
• Внутренний код/штрихкод: 127574
