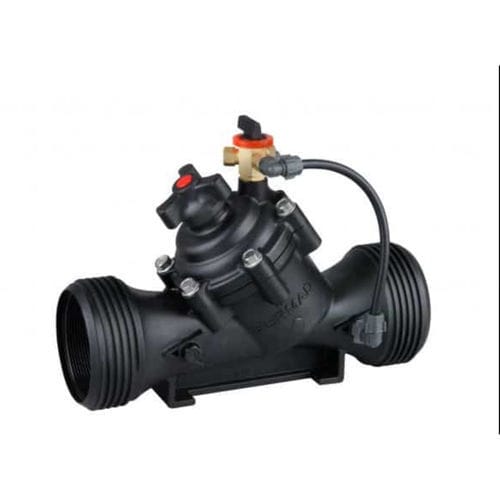

Мембранный клапан IR-105-Z

с гидравлическим приводомс ручным управлениемвыбора

Обзор
Гидравлический регулирующий клапан BERMAD IR-105-Z относится к серии 100. Это мембранный клапан с гидравлическим управлением, который открывается и закрывается в ответ на локальные или удалённые командные сигналы давления; предназначен для применения в системах орошения.

Особенности и преимущества

• Работает от давления в линии; гидравлическое ON/OFF управление
• Корпус клапана hYflow 'Y' с конструкцией "Look Through" для исключительно высокой пропускной способности и малых потерь давления
• Унитарная диафрагма Flexible Super Travel (FST) и направляемый шток для точного, стабильного регулирования и плавного закрытия
• Конструкция из инженерного композита — устойчива к химикатам и кавитации
• Возможность адаптации на объекте под различные присоединения
• Низкое требуемое управляющее давление; простая инспекция и обслуживание на линии

Типичные области применения

• Автоматизированные системы орошения
• Контрольные головки на полях и распределительные центры
• Системы орошения с низким давлением подачи
• Энергосберегающие системы орошения

Дополнительные характеристики и опции

• M: шток потока (не применяется для размеров 4"L, 6"R) — может использоваться как опция ручного селектора
• 5: пластмассовая точка для измерения давления
• V3: адаптеры Victaulic PVC 3"
• V4: адаптеры Victaulic PVC 4"

Документация (доступна)

• IR-105-Z - страница продукта (метрическая, английский)
• IR-105-Z - страница продукта (имперская, английский)
• IR-105-Z - IOM 1,5–4 дюйма (руководство по установке и эксплуатации, английский)
• 100 Series - список запасных частей
• 100 Series - инженерное руководство
• 100 Series - руководство по заказу

Характеристики / технические спецификации

• Модель: IR-105-Z
• Тип продукта: гидравлический регулирующий клапан, мембранный
• Серия: 100 Series
• Режим работы: питание от давления в линии; гидравлическое ON/OFF управление
• Конструкция корпуса: hYflow 'Y' с конструкцией "Look Through" для высокой пропускной способности и низких потерь давления
• Диафрагма и шток: унитарная диафрагма FST с направляемым штоком
• Материалы: инженерный композит — устойчив к химикатам и кавитации
• Обслуживание: простая инспекция и обслуживание в линию
• Привод: требуется низкое управляющее давление
• Доступные адаптеры/опции: адаптеры Victaulic PVC (3" и 4"), пластмассовая точка для измерения, опция штока потока (присутствуют исключения по размерам)
• Целевой сегмент: орошение
• Типичные установки: контрольные головки в полях, распределительные центры, автоматизированные системы орошения
