Электромагнитный расходомер M10

объемныйдля водыDN50 - 2"

Обзор
M10 — электромагнитный расходомер с гофрированным/пазовым датчиком в корпусе из легкого композита, покрывающий диапазон диаметров DN50–DN150. Компактные размеры и низкий вес обеспечивают точные и воспроизводимые измерения малых и больших расходов, в том числе в средах с взвешенными частицами. Датчик M10 работает по принципу Фарадея: катушки, расположенные сверху и снизу композитной трубы, создают магнитное поле; проводящая жидкость, проходя через это поле, индуцирует на электродах напряжение, пропорциональное расходу.

Ключевые особенности продукта

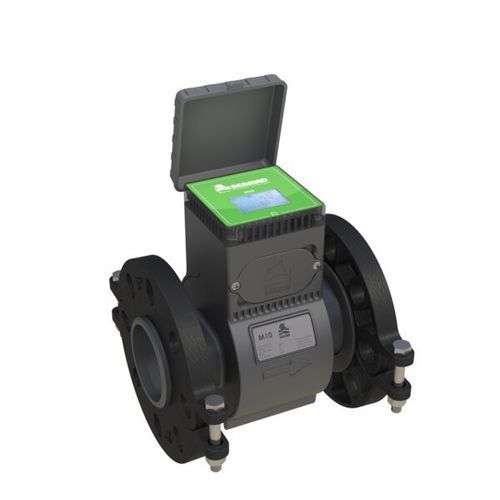

• Конфигурация с разделенным фланцем

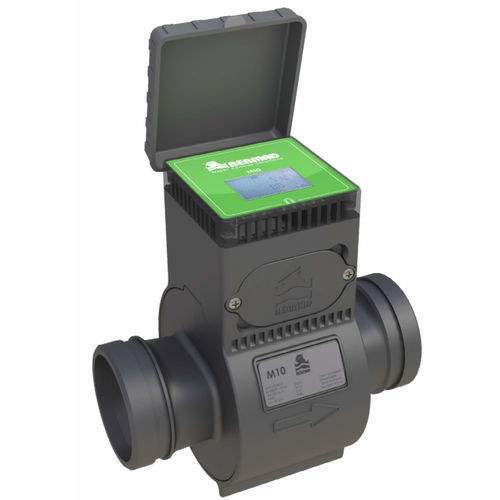

• Пазовое соединение для универсальной установки
• Поддержка Bluetooth и Modbus
• Двойные импульсные выходы
• Легкая конструкция из композитного материала

Функции и преимущества

• Отсутствие движущихся частей — минимальные требования к обслуживанию
• Пазовое соединение соответствует многим стандартам монтажа
• Долговременная стабильность и точность; в ряде приложений фильтр не требуется
• Компактная легкая конструкция для установки в ограниченном пространстве
• Точная измерительная способность при очень низких и высоких расходах
• Возможность двунаправленного измерения
• Внутренние компоненты защищены двухкомпонентной смолой для повышения стойкости к внешним воздействиям
• Широкий диапазон измерений, пригоден для различных применений

Технические характеристики

• Модель: M10
• Серия: EFM Series
• Тип датчика: электромагнитный (принцип Фарадея)
• Номинальные диаметры: DN50–DN150
• Подключения: разъемный фланец; варианты с пазовым соединением
• Связь: Bluetooth; Modbus
• Выходы: двойные импульсные выходы
• Конструкция: легкая композитная проточная труба
• Защита: внутренние части защищены двухкомпонентной смолой
• Обслуживание: отсутствие движущихся частей; минимальное обслуживание
• Измерение: двунаправленное; высокая точность в широком диапазоне, включая низкие расходы
• Внутренний код / штрихкод: 572143
• Документация: технический лист (метрический/имперский), руководство IOM, файлы CAD доступны
