Клапан давления IR-22T-55-3W-X

с гидравлическим приводомс электрическим приводомдля снижения давления

Обзор продукта

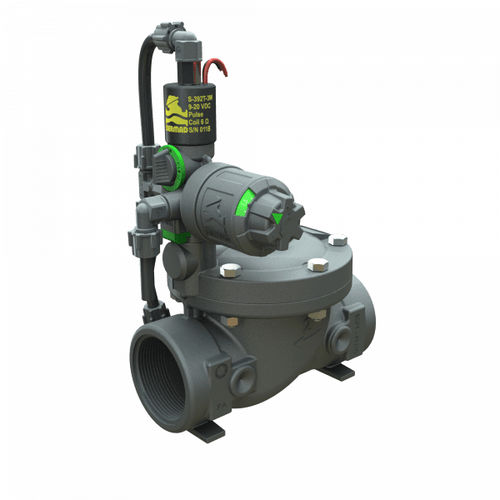

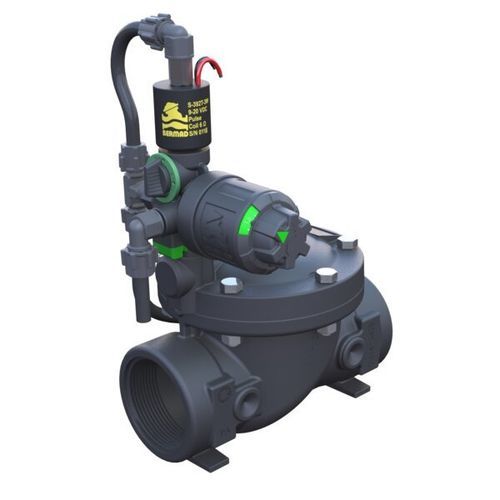

Пилотный редукционный клапан BERMAD Top Pilot модель IR-22T-55-3W-X с опциональным соленоидным управлением снижает более высокое upstream давление до откалиброванного постоянного downstream давления для систем орошения. Интегрированный 3-ходовой пилот оснащён высокоразрешающим регулятором для быстрой и точной калибровки. При падении давления в магистрали клапан полностью открывается; при установке соленоида клапан открывается и закрывается в ответ на электрический сигнал. Клапан предназначен только для использования в системах орошения; гарантия производителя ограничена разрешённым применением.

Привод от давления в магистрали, гидравлическое управление Вкл/Выкл

• Защищает оборудование и сети орошения вниз по потоку
• Полностью открывается при падении давления в магистрали

3-ходовой интегрированный пилот – удобный дизайн

• Регулировочный диск с высоким разрешением и шкала для калибровки без манометра
• Компактное интегрированное решение в «box-size»
• Соленоидное управление plug & play (легко подключается/отключается)
• Подходит для размеров до 3"

Плавное открытие и закрытие

• Точная, стабильная регулировка давления
• Низкие требования к рабочему давлению

Композитный гидроэффективный глобусный клапан

• Беспрепятственный поток для высокой пропускной способности
• Один подвижный элемент для упрощённой внутренней конструкции
• Долговечная конструкция, устойчивая к химии и кавитации

Унитарная гибкая диафрагма и направленный шток

• Отличная регулировка при малых расходах
• Предотвращает эрозию и деформацию диафрагмы

Полностью поддерживаемая и уравновешенная диафрагма

• Требует низкого давления привода

Типичные области применения

• Автоматизированные системы орошения
• Системы, подверженные колебаниям питающего давления
• Патч/зоновые клапаны в системах капельного и дождевого орошения
• Энергосберегающие установки орошения

Дополнительные характеристики

• Пластиковая точка для тестирования
• ½" анти-вакуум вниз по потоку от клапана

Технические характеристики / спецификации

• Модель: IR-22T-55-3W-X
• Коммерческое название: Top Pilot Pressure Reducing Valve
• Серия: 200 Series
• Управление: Интегрированный 3-ходовой пилот; опция соленоида (plug & play)
• Работа: Привод от давления в магистрали, гидравлическое управление Вкл/Выкл; открывается/закрывается в ответ на электрический сигнал при установленном соленоиде
• Применение: Орошение (только для орошения)
• Тип клапана: Композитный гидроэффективный глобусный клапан
• Диапазон размеров: до 3"
• Ключевые особенности: Ручка регулировки с высоким разрешением, унитарная гибкая диафрагма с направленным штоком, полностью поддерживаемая и уравновешенная диафрагма
• Дополнительно: Пластиковая точка тестирования; ½" анти-вакуум ниже по потоку
• Код продукта / штрихкод: 882795
