Разгрузочный клапан с гидравлическим приводом IR-43Q

мембранныйбыстрый

Обзор продукта

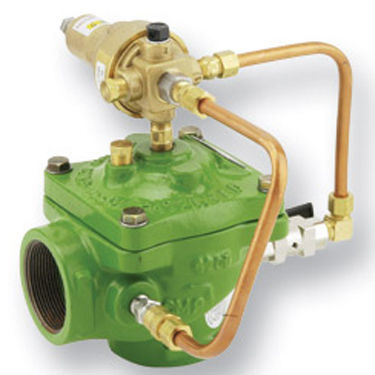

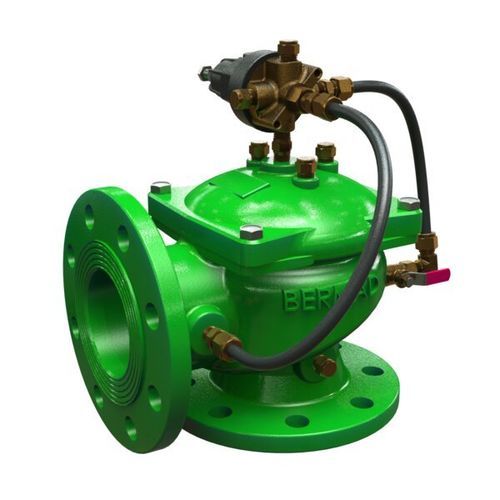

Клапан быстрого сброса давления BERMAD IR-43Q-2W-R — это управляемый гидравлически, мембранный регулирующий клапан, который снимает избыточное давление в линии, когда оно превышает заранее установленный максимум. Он реагирует мгновенно и с высокой повторяемостью, полностью открываясь и обеспечивая плавное, герметичное закрытие.

Гидравлическое регулирование давления

• Приводится давлением в линии для автономной работы
• Долговременная герметичность без протеканий
• Стабильность настроек во времени
• Широкий диапазон настроек в соответствии с требованиями системы
• Узкое окно настройки с минимальной гистерезисом

Продвинутая гидроэффективная конструкция корпуса (globe)

• Непрепятствуемый поток снижает турбулентность и потери давления
• Одна подвижная деталь упрощает обслуживание
• Высокая пропускная способность для быстрого сброса давления

Полностью поддерживаемая и сбалансированная мембрана

• Требует низкого давления открытия и срабатывания
• Постепенно ограничивает закрытие клапана для контролируемого запирания
• Предотвращает искажение мембраны, обеспечивая долговечность

Удобный для пользователя дизайн

• Простая настройка давления для быстрой ввода в эксплуатацию
• Упрощённая inline-инспекция и обслуживание для сокращения простоев

Типичные области применения

• Защита от разрыва системы
• Устранение кратковременных пиков давления
• Визуальная индикация отказа системы
• Защита от разрыва фильтров

Дополнительные функции

• F : Крупный управляющий фильтр
• I : Узел индикатора положения

Технические характеристики

• Модель: IR-43Q-2W-R
• Серия: Серия 400
• Тип продукта: Клапан быстрого сброса давления
• Режим работы: Гидравлически управляемый, мембранный
• Основная функция: Сбрасывает избыточное давление в линии выше предустановленного максимума; мгновенная, точная реакция; полное открытие и плавное герметичное закрытие
• Особенности конструкции: Гидроэффективная конструкция корпуса; непрепятствуемый поток; одна подвижная деталь; высокая пропускная способность
• Мембрана: Полностью поддерживаемая и сбалансированная для минимизации давления срабатывания и предотвращения деформации
• Пользовательские аспекты: Простая настройка давления; упрощённая inline-инспекция и обслуживание
• Типичный сектор: Ирригация (основной сегмент)
• Доп. документация: PDF продукта, руководство по установке и эксплуатации (IOM), список запасных частей, инженерное и заказное руководство
