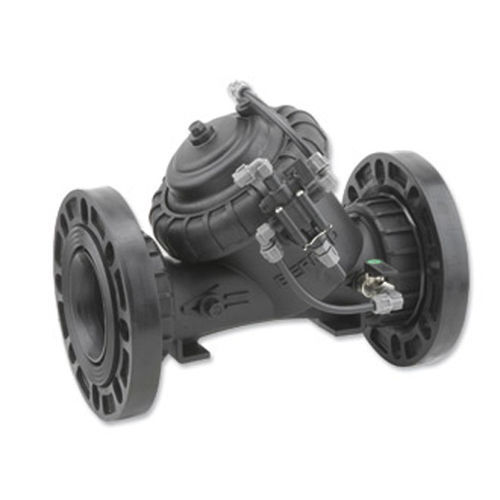

Мембранный клапан IR-105-54-X

с гидравлическим приводомдля контролядля регулировки

Обзор
Гидравлический управляющий клапан BERMAD с гидравлическим реле — гидравлически управляемый мембранный шаровой/запорный клапан, обычно закрыт. Открывается в ответ на удалённую команду по давлению и закрывается при отсутствии команды. Предназначен для систем оросления и распределения, где требуется усиление команд и надёжное перекрытие потока.

Ключевые особенности

• Работа за счёт давления в магистрали
• Гидравлически управляемая функция включения/выключения с релейным усилением
• Закрывается при потере управляющего давления
• Усиливает и передаёт слабые удалённые команды по давлению

Конструкция и материалы

• Инженерный композит для применения в оросительных системах
• Адаптируем на объекте под различные концевые соединения
• Устойчив к химическим воздействиям и кавитации

Корпус hYflow 'Y' — конструкция "Look Through"

• Корпус в форме «Y» с проходным протоком Look Through для очень большой пропускной способности и низкого гидравлического сопротивления

Мембрана и внутренняя сборка

• Единая гибкая мембрана и направляемый заглушка для точной и стабильной регулировки
• Обеспечивает плавное закрытие и требует низкого давления срабатывания
• Предотвращает эрозию и деформацию мембраны
• Простая инспекция и обслуживание в лини

Типичные применения

• Автоматические системы орошения и полевые управляющие головки
• Распределительные центры и сети
• Системы орошения с низким подающим давлением
• Энергоэффективные установки орошения

Дополнительные функции / опции

• M: Flow Stem (кроме размеров 4"L, 6"R)
• 5: Пластиковая точка для тестирования давления
• Z: Ручной селектор
• V3: Victaulic PVC адаптеры 3"
• V4: Victaulic PVC адаптеры 4"

Технические характеристики

• Коммерческое обозначение: IR-105-54-3W-X
• Серия продукта: 100 Series
• Режим работы: Обычно закрыт — открывается при удалённом давлении; закрывается при потере команды
• Привод: Гидравлический, мембранный
• Функция: Гидравлически управляемый On/Off клапан с реле для усиления/ретрансляции удалённых команд
• Дизайн корпуса: hYflow 'Y' с Look Through для высокого расхода и низкого падения давления
• Конструкция: Инженерный композит, устойчивый к химии и кавитации
• Внутренности: Единая мембрана и направляемый заглушка для точной регулировки и защиты мембраны
• Обслуживание: Простая инспекция и сервис в линии
• Опции: M, 5, Z, V3, V4
• Целевой рынок: Орошение — полевые управляющие головки, распределение, механизированное и микроорошение
