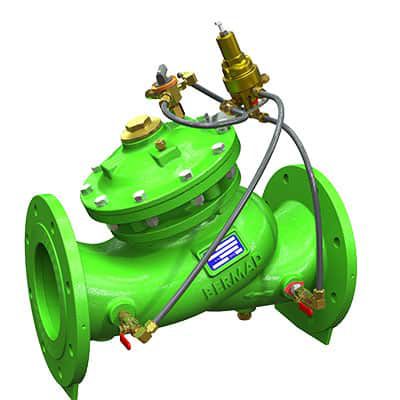

Клапан с вентилем IR-720-3W-XZ

гидравлическийдля контролядля снижения давления

Описание
Редукционный клапан BERMAD модели IR-120-3W-XZ — это гидравлически управляемый регулирующий клапан с диафрагменным приводом, разработанный для снижения высокого давления на входе до более низкого, постоянного давления на выходе. При снижении давления в магистрали клапан полностью открывается. Применяется в системах орошения и распределительных узлах.

Особенности и преимущества

• Привод от давления в магистрали, гидравлическое управление
  • Защищает магистральное оборудование и системы на выходе
  • При падении давления в линии полностью открывается для поддержания расхода
• Корпус из инженерного композита, промышленный дизайн
  • Возможность адаптации на объекте под различные присоединения
  • Шарнирные фланцевые соединения уменьшают изгиб труб и гидравлические напряжения
  • Высокая долговечность; стойкость к химикатам и кавитации
• Корпус hYflow 'Y' с конструкцией "Look Through"
  • Очень высокая пропускная способность при низких потерях давления
• Унифицированная диафрагма "Flexible Super Travel" (FST) и направляемый шток
  • Точная и стабильная регулировка с плавным закрытием
  • Требует низкого давления для срабатывания
  • Предотвращает эрозию и деформацию диафрагмы
  • Упрощает инспекцию и обслуживание в линии

Типичные области применения

• Автоматизированные системы орошения (полевая арматура, распределительные линии)
• Системы снижения и управления давлением в распределительных сетях
• Системы с переменным подводящим давлением
• Распределительные центры и клапанные станции для орошения
• Энергоэффективные схемы орошения

Дополнительные опции

• M : шток потока / ограничитель открытия (кроме размеров 4"L, 6"R)
• 5 : пластиковая точка для тестирования давления
• V3 : адаптеры Victaulic для ПВХ 3"
• V4 : адаптеры Victaulic для ПВХ 4"

Характеристики / технические данные

• Модель: IR-120-3W-XZ
• Серия: Серия 100
• Тип продукта: Редукционный клапан (3-ходовое управление и ручной селектор)
• Принцип работы: привод от давления в линии, гидравлическое управление
• Привод: диафрагменный; унифицированная диафрагма FST и направляемый шток
• Корпус: инженерный композит, корпус hYflow 'Y' с конструкцией "Look Through"
• Ключевые свойства: очень высокая пропускная способность при низких потерях давления; стойкость к химии и кавитации
• Типичный сегмент: орошение (полевые головки управления, распределительные магистрали)
• Адаптация на объекте: широкий спектр присоединений; шарнирные фланцы для снижения гидравлических нагрузок
• Опции/аксессуары: M, 5, V3, V4
• Внутренний ID / штрихкод: 26836
